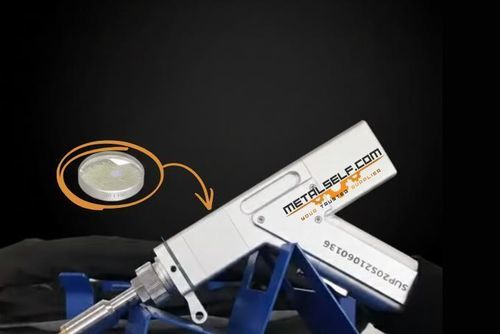

Lentille double

en silice fondueNIRproche infrarouge

Description
Optimisez la performance de votre poste de soudage laser portable avec des lentilles de focalisation de qualité supérieure conçues pour supporter de fortes densités d'énergie et fournir un point focal ultra-précis pour des soudures profondes, propres et structurellement constantes.

Caractéristiques techniques principales

• Transmittance élevée : >99,76 % — très haute transparence pour minimiser les pertes d'énergie et réduire la surchauffe de l'optique.
• Revêtement AR double face : traitement sur les deux faces pour réduire les pertes par réflexion et protéger la lentille du reflux thermique.
• Optimisation de longueur d'onde : conçue pour 1064 nm (compatible 900–1100 nm), idéale pour les lasers à fibre.
• Précision du point focal : concentre le faisceau en un point extrêmement réduit, assurant une forte densité de chaleur dans la zone de fusion.

Pourquoi choisir cette lentille ?

• Qualité de soudure constante : plage de focalisation précise pour une stabilité du bain de fusion sur différents épaisseurs sans perte de performance.
• Durée de vie prolongée : grande résistance aux chocs thermiques et seuil de dommage élevé réduisant la fréquence de remplacement et les arrêts machine.
• Compatibilité étendue : développée pour des têtes de soudage courantes telles que SUP 20S/T, 21T, 23S/T et SW150.

Spécifications d'utilisation

• Application : pistolets de soudage laser portables/manuels.
• Fonction : convergence du faisceau laser collimaté vers le point de travail.
• Matériau : substrat en silice fondue pour une distorsion thermique minimale.

TAILLES FOCALES (tableau)
Modèle lentille | Spot laser | Profondeur de foyer | Tolérance opérateur | Application principale
F150 | Très petit | Faible | Nécessite précision | Feuilles fines, grande vitesse
F200 | Moyen | Moyenne | Bonne | Standard, épaisseurs jusqu'à 5 mm
F400 | Grand | Élevée | Très bonne | Jeux larges, pièces irrégulières
F600/800 | Très grand | Très élevé | Maximum | Nettoyage laser, grandes surfaces

ÉLÉMENTS PISTOLETS DE SOUDAGE (tableau)
Nom | Fonction
Buse en cuivre | Concentre le faisceau laser et le gaz de protection sur le point de soudure.
Tuyau gradué / Collier de réglage | Permet d'ajuster la position focale au millimètre près.
Lentille de protection | Protège les optiques internes des projections et de la poussière.
Lentille de focalisation | Concentre le faisceau laser en un point très petit et puissant.
Lentille réfléchissante / Galvo | Oriente le faisceau ; dans les modèles 'sway' sert à créer un mouvement oscillant.
Moteur (Wobble) | Gère le mouvement d'oscillation du faisceau pour des soudures plus larges.
Lentille de collimation | Rend parallèles les rayons divergents provenant de la fibre optique.
Bouton d'activation / Gâchette | Commande l'émission du laser (souvent avec sécurité par contact).
Support d'alimentation fil | Support mécanique pour l'insertion automatique du fil d'apport.
Circuits d'eau / Conduit gaz | Refroidissent la torche (eau) et protègent le bain de fusion (gaz).
Manchon de protection | Point d'entrée et protection pour le connecteur de fibre optique.

Caractéristiques / Spécifications techniques

• Type : lentille de focalisation pour pistolets de soudage laser portables
• Matériau : silice fondue (Fused Silica)
• Spectre d'optimisation : 1064 nm (compatible 900–1100 nm)
• Transmittance : >99,76 %
• Revêtement : AR double face
• Variantes focales disponibles : F150, F200, F400, F600, F800
• Compatibilité : SUP 20S/T, SUP 21T, SUP 23S/T, SW150
• Conditionnement : conditionnements de 5 pièces
• Conseil technique : maintenir il vetro protettivo pulito e privo di polvere o schizzi per prolungare la vita utile (une lentille propre peut augmenter la durée de vie jusqu'à 40%).
