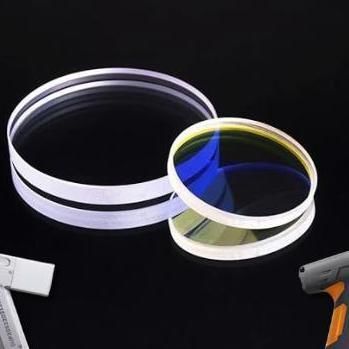

Fenêtre pour laser Nd:YAG

Verres de protection professionnels pour soudage laser
Écran optique haute résistance pour têtes SUP, SW et HW
Les verres de protection constituent la dernière ligne de défense pour la chaîne optique de la machine. Placés en bout de la chaîne optique, ils protègent les précieuses lentilles de focalisation et de collimation des projections de métal en fusion, de la poussière et des vapeurs générées lors du procédé de soudage.

Spécifications techniques de qualité industrielle

• Matériau : Silice fondue haute pureté (Fused Silica).
• Transmittance : >99,8 % — garantit le passage du faisceau sans perte de puissance et sans échauffement résiduel significatif sur la vitre.
• Revêtement AR double face : Optimisé pour 1064 nm, minimise les réflexions de retour susceptibles d'endommager la source laser.
• Seuil de dommage élevé : Conçus pour résister à des puissances continues allant jusqu'à 3000 W et plus.
• Précision dimensionnelle : Découpe laser ultra-précise pour garantir l'étanchéité dans le logement et éviter les infiltrations de poussière.

Pourquoi la qualité du verre est essentielle

• Protection de l'investissement : Un verre de protection de qualité prévient la casse de la lentille de focalisation interne, dont le coût de remplacement est bien supérieur.
• Stabilité du point focal : La faible distorsion thermique de la silice fondue évite le déplacement du point focal même après de longues périodes d'utilisation intensive.
• Uniformité du cordon : Un verre propre maintient la densité d'énergie au joint, réduisant la porosité et améliorant l'esthétique de la soudure.

Guide d'entretien et de remplacement
ATTENTION : Le verre de protection est un composant « sacrificiel ». Sa durée de vie dépend de l'environnement de travail et d'un réglage correct du gaz d'assistance.

• Contrôle quotidien : Vérifier la présence de points noirs ou d'opacités. Si le laser « fume » ou si la puissance diminue, la vitre est probablement contaminée.
• Procédure de nettoyage : Utiliser exclusivement de l'alcool isopropylique ou de l'éthanol 99 % et des chiffons microfibres optiques ou des tampons optiques dédiés.
• Signes de remplacement : Si les dépôts métalliques ne partent pas au nettoyage ou si des microfissures/pitting apparaissent, remplacer la vitre immédiatement pour éviter le transfert thermique vers les optiques internes.

Compatibilité
Disponibles dans tous les formats standards pour pistolets laser portables :

• Ø18×2 mm / Ø20×2 mm (Standard)
• 30×5 mm / 37×7 mm (Pour têtes haute puissance)
• Compatibles avec les têtes portables SUP, Raytools, WSX, Han's Laser.

Éléments de la torche de soudage (Nom — Fonction)

• Buse (cuivre) — Concentre le faisceau laser et le gaz d'assistance sur le point de soudure.
• Manchon réglable / bague de focalisation — Permet le réglage millimétrique de la position du foyer.
• Vitre de protection — Protège les optiques internes des projections et de la poussière.
• Lentille de focalisation — Concentre le faisceau en un point très petit et très énergétique.
• Lentille réflective / galvanomètre — Dirige le faisceau ; dans les têtes oscillantes elle génère le mouvement.
• Moteur de wobble — Gère l'oscillation du faisceau pour des soudures plus larges.
• Lentille de collimation — Rend parallèles les rayons issus de la fibre optique.
• Bouton de déclenchement — Commande l'émission du laser (souvent avec sécurité de contact).
• Support d'alimentation filaire — Support mécanique pour l'insertion du fil d'apport automatique.
• Circuits d'eau / conduits de gaz — Refroidissent la torche (eau) et protègent le bain de fusion (gaz).
• Manchon de protection — Point d'entrée et protection du connecteur de la fibre optique.

Caractéristiques techniques (récapitulatif)

• Matériau : Silice fondue haute pureté (Fused Silica).
• Transmittance : >99,8 % (JGS1 indicatif).
• Revêtement : AR double face optimisé pour 1064 nm.
• Seuil de dommage : Conçus pour puissances continues jusqu'à 3000 W et plus.
• Précision mécanique : Découpe laser pour étanchéité dans le logement.
• Formats disponibles : Ø18×2 mm, Ø20×2 mm, Ø20×3 mm, Ø20×4 mm, 30×5 mm, 37×7 mm.
• Compatibilité : Têtes portables SUP, Raytools, WSX, Han's Laser et autres standards du secteur.
