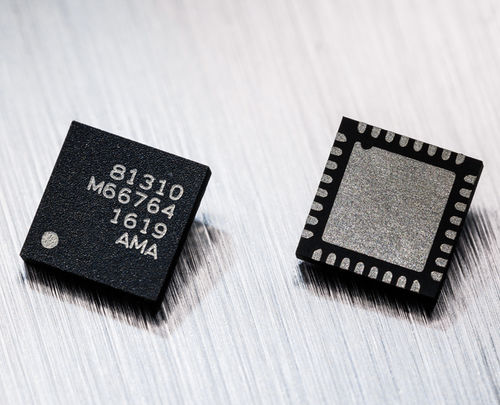

Commande de moteur pas à pas MLX81310-MLX81315

CCBLDC

Le MLX81310/15 fait partie de notre famille de circuits intégrés de pilotage de moteur LIN intelligents. MLX81310 : CI de pilotage de moteur LIN Gen 2 < 0.4 A MLX81315 : Gen 2 LIN motor driver IC < 0.8 A Caractéristiques principales Contrôleur de moteur monopuce avec quatre demi-ponts (5 Ohm pour MLX81310 ou 1 Ohm pour MLX81315), MCU intégré et interface LIN Interface de communication Compatible avec PWM et LIN 1, LIN 2, J2602 Description du produit Le MLX81310/15 fait partie de notre famille de circuits intégrés de commande de moteur LIN intelligents. Le MLX81310/15 permet aux applications de positionnement à faible encombrement de contrôler de petits moteurs BLDC, pas à pas et DC avec un pilotage sans capteur ou avec capteur à faible bruit, et une interface LIN numérique pour les commandes et le retour d'information. L'interface LIN est compatible avec LIN 1, LIN 2, J2602, et peut être configurée pour la communication PWM. Les adresses des nœuds esclaves peuvent être détectées automatiquement à l'aide de la méthode de shuntage du bus, ou en utilisant le codage des broches. Applications typiques : Volets de chauffage, de ventilation et de climatisation Volets de calandre actifs Ventilateurs de mise à niveau et de refroidissement des phares à LED Contrôle intelligent des vannes Caractéristiques et avantages Contrôleur de moteur monopuce avec quatre demi-ponts (5 Ohm pour MLX81310 ou 1 Ohm pour MLX81315), MCU intégré et interface LIN Interface de communication Compatible avec PWM et LIN 1, LIN 2, J2602 Compatible avec la plupart des options de configuration de l'adresse des nœuds, y compris l'adressage automatique avec la méthode Bus shunt et le codage des broches Micropasage à faible bruit avec détection de décrochage du moteur sans capteur Options de diagnostic étendues (OV, UV, OT, OC, ...) Régulateur d'alimentation intégré : [4, 28]V avec mode veille Technologie CMOS haute tension de pointe 0,18u (version Flash 32kB pour la production en volume et version ROM pour la production en très grand volume)
