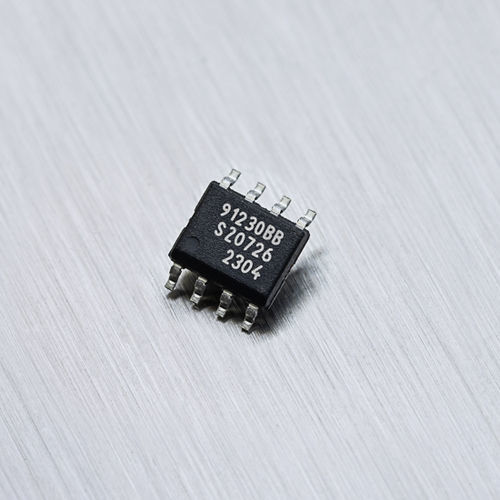

Circuit intégré capteur de courant à effet Hall MLX91230

PCBDCde tension

Le MLX91230 détecte le courant continu. Il intègre une capacité de mesure IVT, embarque un microcontrôleur et prend en charge les applications de sécurité. Il est idéal pour la gestion des batteries des véhicules électriques et les systèmes de distribution d'énergie. Description du produit Le MLX91230 est le premier capteur de courant intelligent à base de Hall et fait partie de la gamme Melexis Gen 3. Avec une mesure de trois grandeurs physiques (courant, tension et température) et une mémoire Flash dédiée de 32 Ko sur un seul circuit intégré, ce produit conforme à la norme ASIL est idéal pour les applications de sécurité. Grâce à ses diagnostics, le MLX91230 décharge l'intégrateur d'une grande partie du fardeau que représente le développement de tous les mécanismes de sécurité. Cela inclut une détection de surintensité sur la puce. Comme les mesures de la batterie telles que l'état de charge (SoC), l'état de santé (SoH) et l'état de fonctionnement (SoF) sont directement liées à l'autonomie des véhicules électriques, la précision de la détection de courant est un facteur clé dans ces calculs. Le MLX91230 est livré avec une précision de +/-0,5% en température (-40℃ à 125℃) pour une dérive de +/-1% sur toute la durée de vie. Le MCU permet un contrôle automatique du gain pour couvrir des plages dynamiques plus élevées, et la mémoire flash embarquée prend en charge le déploiement de logiciels personnalisés et une compensation étendue des imperfections du système. Alimenté par un 5V régulé ou directement connecté à la batterie 12V, le MLX91230 dans SOCI8 fournit des mesures et des diagnostics soit sur un bus LIN, soit via UART. Pour le développement technique, les outils suivants sont disponibles : DVK91230 : kit de développement pour démarrer Melexis Universal Master (MUM) : pour programmer et interfacer le circuit intégré. Contactez votre représentant local pour plus d'informations.
