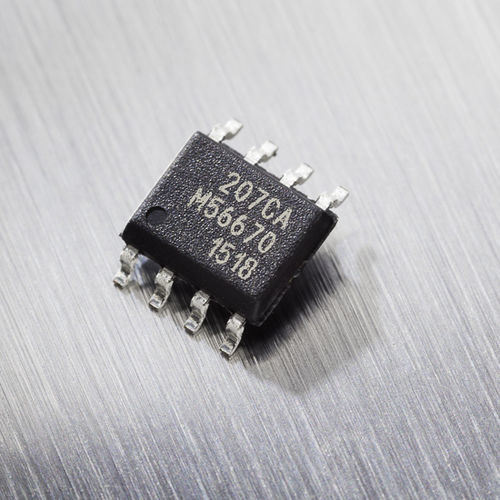

Circuit intégré capteur de courant PCB MLX91207

DCACanalogique

Le MLX91207 est un capteur de courant monolithique entièrement programmable par le client dans un boîtier SO-8 standard. Le capteur Hall fournit un signal de sortie analogique à haute vitesse proportionnel à la densité du flux appliqué externe et une sortie thermomètre supplémentaire. Le capteur de courant MLX91207 permet à l'utilisateur de construire une solution de capteur de courant robuste avec des temps de réponse rapides < 10usec. Capteur plug and play entièrement programmable Le capteur de courant MLX91207 est qualifié pour l'automobile et particulièrement approprié pour les mesures de courant DC et/ou AC jusqu'à 70 kHz avec une isolation ohmique et un faible coût d'assemblage. Le MLX91207 est doté d'une protection contre les surtensions et les tensions inverses, y compris les diagnostics de rupture de piste, et peut donc être utilisé comme capteur de courant "autonome" en étant connecté directement à un câble. La caractéristique de transfert du MLX91207 est entièrement programmable par le client (décalage, gain, niveaux de serrage, fonctions de diagnostic, ...). Applications des capteurs de courant Dans l'application typique, le capteur est utilisé en combinaison avec un noyau ferromagnétique doux en forme d'anneau. Le Hall-IC est placé dans un petit espace d'air et le conducteur de courant passe à travers la partie interne de l'anneau ferromagnétique. L'anneau ferromagnétique concentre et amplifie le flux magnétique sur le capteur Hall IC qui génère une tension de sortie proportionnelle au courant. Le MLX91207 est parfaitement adapté à de nombreux domaines de la détection de courant dans l'automobile, comme la surveillance traditionnelle de la batterie, pour les convertisseurs dans les véhicules électriques hybrides (HEV), les véhicules électriques (EV), etc. En outre, il peut être utilisé dans différentes applications sur les marchés industriels et grand public, comme les panneaux solaires.
