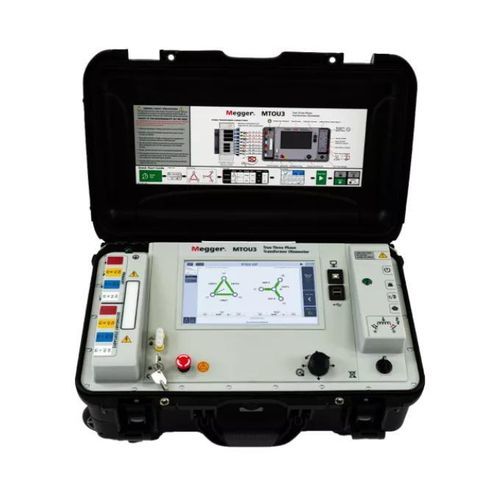

Milliohmmètre numérique MTOU3

portablede transformateurà faible résistance

Résumé
Le MTOU3 est un ohmmètre de résistance d'enroulement triphasé conçu pour les tests électromécaniques des transformateurs d'alimentation, de distribution et de mesure. Il offre des mesures rapides et précises des résistances d'enroulement, une démagnétisation adaptative automatique et une confirmation vectorielle automatique pour réduire les erreurs et les interventions sur site.

Principales fonctionnalités
Le produit intègre plusieurs fonctions orientées sécurité, précision et productivité :

• Connexion sûre et ponctuelle pour une évaluation complète de la résistance des bobinages.
• Démagnétisation adaptative automatique pour éliminer le risque de déclenchement des protections lors du repositionnement sous tension du transformateur.
• Confirmation vectorielle automatique avant chaque test pour sélectionner le couplage de transformateur approprié.
• Excitation double enroulement permettant des mesures rapides et précises des enroulements primaire et secondaire.
• Câbles et pinces extensibles à code couleur pour faciliter la configuration et réduire les erreurs de branchement.
• Affichage des vecteurs conforme à la plaque signalétique du transformateur afin d'assurer un résultat exact dès le premier test.
• Commande de changeur de prise intégrée pour minimiser le temps de test sur les transformateurs équipés de changeurs de prise.

Avantages opérationnels
Le MTOU3 améliore la sécurité en réduisant les ascensions et l'exposition du personnel, augmente la fiabilité des connexions de test grâce à la confirmation vectorielle et optimise la productivité sur le terrain via des mesures rapides, une configuration simplifiée et une démagnétisation automatique.

Documentation et formats de sortie
La documentation disponible inclut des fiches techniques et un guide utilisateur. Les résultats de test peuvent être exportés en formats Excel et PDF et un fichier JSON est généré pour l'intégration dans des systèmes de gestion de données. Le produit est compatible avec le logiciel TxU PC pour le transfert et l'analyse des données.

Support logiciel et mises à jour
Des mises à jour logicielles et du micrologiciel sont prévues. Des versions logicielles documentées pour le TxU PC et pour le logiciel embarqué sont fournies. Des fichiers d'installation et de mise à jour sont fournis pour assurer le maintien à jour du système.

FAQ et considérations pratiques
Points importants relevés dans la FAQ :

• Pour les très grands transformateurs de puissance (> 100 MVA), des tensions et courants d'excitation plus élevés peuvent être nécessaires pour obtenir des mesures précises et stables.
• Le MTOU3 propose des modèles adaptés à différentes applications et inclut la commande de changeur de prise pour réduire les temps de test.
• La démagnétisation adaptative réduit significativement le temps de démagnétisation, particulièrement sur les grands transformateurs.
• En cas de résultats hors normes, vérifier d'abord la propreté et le serrage des connexions entre l'instrument et le transformateur, puis la fiabilité de l'instrument via des dispositifs de référence si nécessaire.

Dépannage et conseils terrain
Extraits des conseils d'utilisation et dépannage :

• Vérifier que le cordon d'alimentation est branché à l'appareil et à une prise appropriée et que l'interrupteur est sur ON si l'appareil ne s'allume pas.
• Vérifier le branchement correct des cordons au MTOU3 et aux phases correctes si l'appareil signale des cordons non branchés ou inversés.

Caractéristiques / spécifications techniques

• Modèle : MTOU3
• Type : Ohmmètre de résistance d'enroulement triphasé pour transformateurs d'alimentation, de distribution et de mesure
• Fonctions clés : confirmation vectorielle automatique, démagnétisation adaptative, excitation double enroulement
• Connectique : câbles et pinces extensibles à code couleur pour branchement rapide
• Commande : intégration d'une commande de changeur de prise pour tests sur transformateurs avec changeurs intégrés
• Formats de sortie des tests : Excel, PDF et JSON
• Compatibilité logicielle : TxU PC Software (version référencée sur la documentation)
• Applications : tests électromécaniques de transformateurs triphasés sur sites de production, distribution et instrumentation
