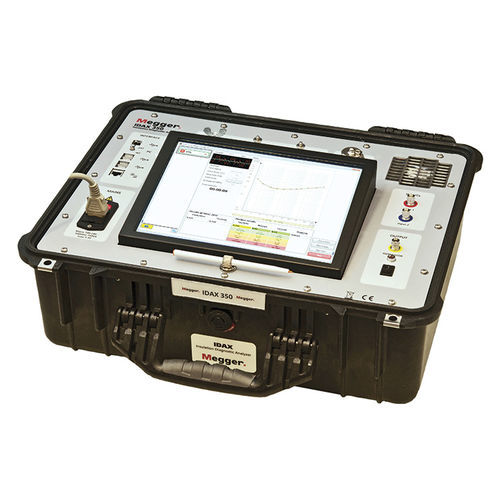

Contrôleur d'isolement IDAX series

L'IDAX est un analyseur de diagnostic d'isolement basé sur la réponse en fréquence diélectrique (DFR), également appelée spectroscopie de domaine de fréquence (FDS). La technologie DFR est une procédure de test reconnue utilisée en laboratoires qui, suite aux efforts innovants de Megger, a été adaptée pour une utilisation sur le terrain dans la gamme de systèmes IDAX. La DFR est la mesure de la capacité et des pertes (tan delta ou facteur de puissance) sur plusieurs fréquences. La courbe DFR mesurée dépend de la géométrie de l'isolation, de l'humidité, de la conductivité de l'huile et de la température. Grâce à un ajustement avancé de la courbe au modèle de référence du matériau, l'IDAX calcule la teneur en humidité des isolants solides, la conductivité de l'huile à une température de référence de 25 °C, ainsi que la tan delta/le facteur de puissance à une température de référence de 20 °C. Dans ces calculs, la compensation thermique individuelle (CTI), une autre innovation importante de Megger, est utilisée pour que les données de test soient converties de la température de test de l'objet aux températures de référence. Le logiciel IDAX intègre un balayage de fréquence corrigé par la CTI, conçu spécifiquement pour évaluer les transformateurs de mesure et les traversées. Grâce à une approche novatrice combinant les données de domaine temporel et de fréquence, l'IDAX garantit le temps de mesure le plus court du marché pour une mesure DFR complète de 1 kHz à 10 μHz.
