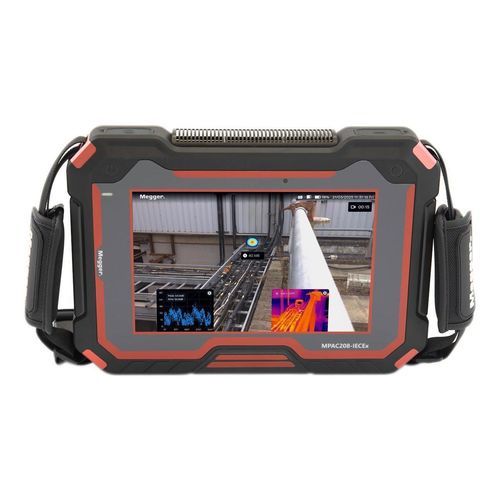

Caméra à réseaux de microphones MPAC208

acoustiqueindustrielled'imagerie thermique

À propos du produit
Le MPAC208 est une caméra d'imagerie acoustique professionnelle conçue pour la détection rapide et précise des sources ultrasoniques en milieu industriel. Elle permet aux équipes de maintenance de localiser des fuites de gaz, des défauts mécaniques et des décharges partielles (DP) sur des équipements haute tension sans interrompre l'exploitation.

Caractéristiques matérielles
Le système intègre une matrice de 208 microphones MEMS (2 kHz–100 kHz) fusionnée avec une caméra optique 13 MP et affichée sur un écran tactile capacitif 8 pouces. Des superpositions visuelles en temps réel affichent les sources acoustiques sur l'image optique pour une localisation immédiate.

Variantes et certification
La version MPAC208‑IECEx offre les mêmes fonctions et est certifiée pour une utilisation en atmosphères explosives de classe 2.

Conçu pour les environnements industriels réels
Portée de détection jusqu'à 200 m pour inspections de proximité et contrôles à distance dans les postes, appareillages de commutation et lignes aériennes. La fonction Focus et la suppression du bruit isolent les signaux ultrasonores dans des ateliers bruyants. Le guidage directionnel SoundScan™ aide à repérer des sources hors du champ visuel.

Trois modes de fonctionnement

• Mode Fuite de gaz : estimation du taux de fuite, de la distance et de l'impact économique pour prioriser les interventions.
• Mode Décharge partielle : enregistrement de l'activité DP et analyse PRPD pour détection et classification précoces.
• Mode Mécanique : détection d'usure de roulements, fuites de valves, cavitation et défauts liés aux vibrations via signatures ultrasonores.

Corrélation thermique
Un module optionnel d'imagerie thermique permet la visualisation acoustique et thermique côte à côte afin de corréler signatures thermiques et anomalies acoustiques pour accélérer l'analyse des causes.

Conception pour le terrain
Portable et léger (~1,4 kg). Indice de protection IP54. Batteries intelligentes interchangeables offrant jusqu'à 10 heures d'autonomie (packs 2 × 5 h inclus). Conçu pour les utilities, usines de process, renouvelables et sites de production pour la maintenance prédictive et l'efficacité énergétique.

Vérification de la caméra
L'accessoire optionnel MPAC‑V réalise des contrôles automatisés sur le terrain (réponse en fréquence, SPL et alignement visuel des microphones) pour vérifier les paramètres opérationnels entre deux calibrations.

Fonctions supplémentaires
Suppression du bruit, mode Focus, guidage SoundScan™, quantification intégrée des fuites (SPL, volumétrique et monétaire), visualisation PRPD et comptage DP pour évaluer la sévérité.

Caractéristiques techniques

• Marque : Megger
• Modèle : MPAC208 (variante MPAC208‑IECEx disponible)
• Matrice de microphones : 208 canaux MEMS
• Sensibilité acoustique : 2 kHz – 100 kHz
• Caméra optique : 13 MP
• Écran : tactile capacitif 8 pouces
• Portée : jusqu'à 200 m (selon conditions)
• Modes : Fuite de gaz, Décharge partielle (PRPD), Mécanique
• Option : module thermique pour corrélation acoustique/thermique
• Accessoire de vérification : MPAC‑V (réponse en fréquence, SPL, étalonnage visuel)
• Poids : env. 1,4 kg
• Indice de protection : IP54
• Alimentation : batteries intelligentes interchangeables, jusqu'à 10 h (2 × 5 h inclus)
• Fonctions terrain : Focus, suppression du bruit, SoundScan™, quantification des fuites (SPL, volumétrie, valeur monétaire)
