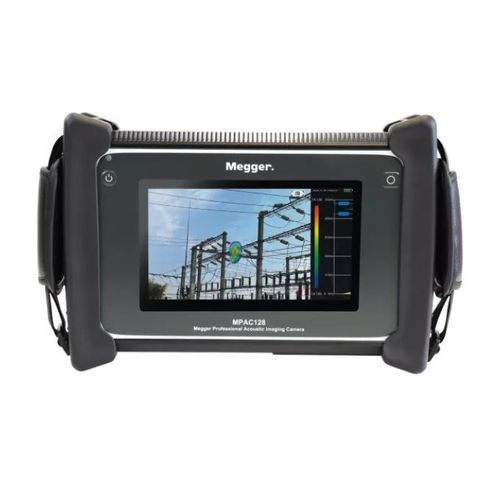

Caméra à réseaux de microphones MPAC128

acoustiquepour zones dangereusesde détection

À propos du produit
L'imageur acoustique MPAC128 de Megger visualise les fuites de gaz et les décharges partielles (DP) pour faciliter les inspections préventives et la localisation rapide des défauts. La famille MPAC128 capte des signaux ultrasonores et audibles via un array de 128 microphones pour une détection sans contact jusqu'à 120 mètres (performances optimales généralement entre 10 et 20 m). La variante MPAC128-ATEX est certifiée pour l'usage en zone ATEX 2.

Principales capacités
La série MPAC128 est conçue pour la détection de DP et de fuites de gaz avec une précision de localisation renforcée grâce au nombre élevé de microphones et à une large bande de détection. Applications typiques : inspection de lignes aériennes, installations industrielles et contrôles d'équipements en zones potentiellement dangereuses avec la version ATEX.

Points clés

• 128 microphones pour une meilleure résolution spatiale et fréquentielle
• Plage de détection en fréquence : 2 kHz à 48 kHz
• Portée de détection sans contact spécifiée : 0,5 m à 120 m (performance optimale généralement 10–20 m)
• MPAC128 : indice IP54 ; MPAC128-ATEX : certification II 3G Ex ic IIC T5 Gc pour zone 2
• Plage de température d'utilisation : -20 °C à +50 °C

Notes de version / firmware
Des mises à jour firmware sont publiées pour MPAC128 et MPAC128-ATEX. Les versions récentes incluent une reconnaissance PRPD améliorée, des traductions optimisées et des corrections d'alignement de l'interface.

Logiciel
Le logiciel MPAC Analyst permet de gérer et d'analyser les images et vidéos acoustiques capturées par les appareils MPAC. Il offre visualisation, analyse, édition et génération de rapports. Version référencée : 1.2.0.

Documents produits (listés sur la page)

• MPAC128-MPAC128ATEX_DS_EN.pdf (Fiche technique)
• MPAC128_UG_en.pdf (Guide utilisateur)
• MPAC208-Software_UG.pdf (Guide logiciel)

FAQ - points essentiels

• Principe : les défauts (fuites, DP) produisent des sons/ultrasons ; l'imageur cartographie et localise la source.
• Distance d'identification : spécifiée ~0,5 m à 120 m selon conditions ; généralement meilleure à 10–20 m.
• Batterie : dégradation typique ≈20 % après ~1000 cycles complets ; batterie interne remplaçable par service agréé.
• Étalonnage : recommandé tous les deux ans (calibrage fabricant disponible) ; vérification terrain avec MPAC-V possible pour prolonger les intervalles.
• Plages de fréquence recommandées : général 20–40 kHz ; points éloignés/calmes 15–35 kHz ; environnements bruyants 28–48 kHz.

Caractéristiques techniques

• Dénomination commerciale : MPAC128 (MPAC128-ATEX pour zone 2)
• Fabricant / marque : Megger
• Application : détection et localisation sans contact des DP et fuites de gaz
• Array de microphones : 128 microphones
• Fréquence de détection : 2 kHz à 48 kHz
• Portée de détection : 0,5 m à 120 m (performance optimale 10–20 m)
• ATEX (MPAC128-ATEX) : II 3G Ex ic IIC T5 Gc
• Indice de protection : IP54 (MPAC128)
• Température d'utilisation : -20 °C à +50 °C
• Batterie : rechargeable interne ; décroissance ≈20 % après 1000 cycles ; remplacement par service agréé
• Calibration : recommandée tous les 2 ans
• Firmware référencé : 6.0.4.3
• Logiciel MPAC Analyst : version référencée 1.2.0
• Limitations : ne détecte pas les fuites souterraines (ultrasons absorbés par le sol) ; fuites liquides et fuites SF6 à très basse pression peuvent ne pas générer de son detectable
