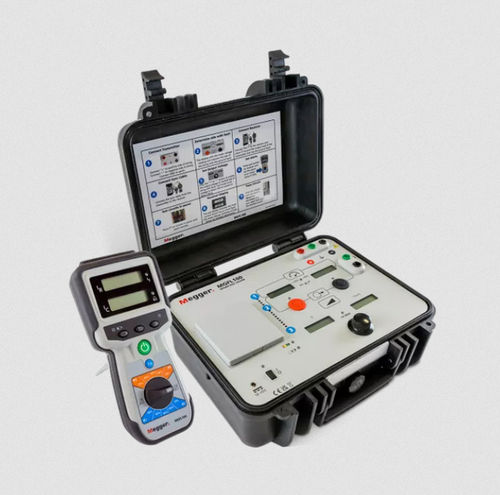

Localisateur de défaut à la terre de batterie MGFL100

Présentation
Le Megger MGFL100 est un instrument portable conçu pour localiser les défauts à la terre sur systèmes de batteries et réseaux AC/DC non mis à la terre sans interruption de service. Il utilise une pince de courant avec un émetteur et un récepteur légers pour identifier le circuit en défaut réel tout en distinguant le courant réactif lié à la capacité parasite.

Caractéristiques principales

• Localisation des défauts de batterie sans arrêt du système
• Alarme visuelle/sonore lors de l’identification du circuit en défaut réel
• Mesure directe de la résistance de défaut et de la capacité parasite du système
• Mesure directe du courant de défaut réel et du courant de fuite (réactif)
• Limites de courant et de tension réglables et protégées par mot de passe
• Alimentation secteur externe ou batterie interne
• Localisation jusqu'à 400 kΩ
• Fonctionne sur systèmes CA et CC, y compris systèmes de batterie CC et réseaux IT protégés
• Opération sur systèmes jusqu'à 600 V (600 Vac avec filtre IT optionnel pour réseaux IT)
• Émetteur et récepteur légers et portables pour localisation sur site

Détails d'utilisation
Le MGFL100 distingue automatiquement le courant de défaut réel du courant réactif dû à la capacité parasite, évitant ainsi des réglages complexes. Utilisez l'émetteur et le récepteur légers pour tracer le défaut ; le câble de synchronisation permet de séparer le courant de défaut réel du courant de fuite. Le couplage direct à la ligne permet le traçage hors ligne ou en ligne avec le filtre de couplage IT optionnel pour réseaux IT.

Accessoires optionnels
Le filtre IT optionnel permet la localisation des défauts sur systèmes IT isolés (jusqu'à 600 Vac). Autres accessoires : câble de synchronisation, pinces de courant et batteries de rechange.

Documents produit (titres)

• MGFL100_ds_en.pdf (Fiche technique)
• MGFL100_UG_en.pdf (Manuel utilisateur)
• IT-Filter_DS_EN.pdf (Fiche technique filtre IT)
• AC Tracing vs Pulse Application Note_v2A.pdf (Note d'application)
• Circuit Characterisation Application Note_v1.pdf (Note d'application)
• CT Magnetization_Application Note_v1.pdf (Note d'application)
• Stray Capacitance Applicatoin Note_v1.pdf (Note d'application)
• DC-ground-fault-locating-AC-coupling_CaseStudy1_EN.pdf (Étude de cas)

Informations supplémentaires
Le récepteur dispose de deux affichages : lorsque le câble de synchronisation est connecté, l'affichage supérieur indique le courant allant vers le défaut réel et l'affichage inférieur indique la fuite de circuit. Des techniques pour stabiliser les mesures sur des circuits bruités sont fournies, notamment le positionnement du CT autour du circuit et de son retour ou l'utilisation de deux CT pour annuler le bruit.

Caractéristiques / spécifications techniques

• Capacité de localisation : jusqu'à 400 kΩ
• Compatibilité système : systèmes CA et CC, systèmes non mis à la terre, systèmes de batterie CC, réseaux IT protégés
• Tension maximale d'utilisation : jusqu'à 600 V (600 Vac avec filtre IT optionnel pour réseaux IT)
• Paramètres mesurés : résistance de défaut, capacité parasite, courant de défaut réel, courant de fuite réactif
• Limites de courant et tension réglables et protégées par mot de passe
• Alimentation : secteur externe ou batterie interne
• Fonction alarme : alarme visuelle/sonore lors de l’identification du circuit en défaut réel
• Conception portable : émetteur et récepteur légers pour usage terrain
• Gestion du bruit : techniques de positionnement des CT et câble de synchronisation pour séparer courant de défaut et fuite
• Localisation de défauts haute impédance et sur systèmes à courant de fuite élevé
