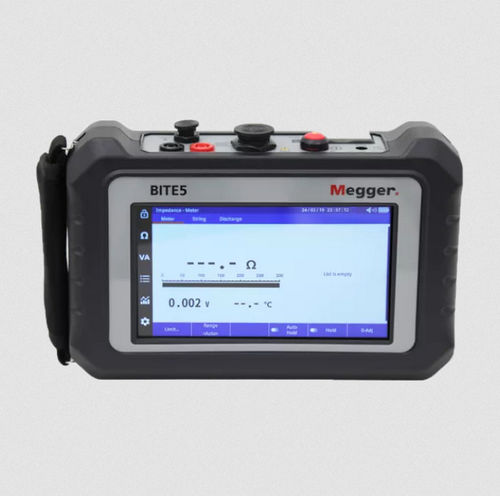

Testeur d'impédance BITE5

de tensionanti-effractionde température

Présentation
Les testeurs BITE5 et BITE5 Advanced sont des appareils d'impédance (ohmiques) destinés à l'évaluation sur site de batteries plomb‑acide (VLA et VRLA), Ni‑Cd et lithium‑ion. Ils offrent une interface écran tactile pour les mesures par élément et par chaîne et, associés à un banc de décharge Torkel, permettent d'enregistrer les mesures pendant les tests de décharge et de recharge.

Fonctionnalités principales

• Mesure de l'impédance individuelle des cellules, de la tension et de la température ; BITE5 Advanced : mesure de la résistance inter‑cellules (tresses).
• Support des tests de décharge : avec un ensemble Torkel, enregistrement de la tension, de l'impédance et de la température des cellules tout au long des cycles.
• Tendance et configuration via écran tactile pour prise de décision immédiate sur site.
• Surveillance de modules jusqu'à 200 V DC (BITE5) ou 500 V DC (BITE5 Advanced) ; mesure de tension jusqu'à 1000 V DC et 600 V AC.
• BITE5 Advanced : courant de test plus élevé pour mesurer précisément la résistance des tresses et possibilité de tester des chaînes parallèles sans segmentation ; lecteur RFID pour identification rapide des actifs.
• Embouts de sonde concentriques pour accès via capuchons ou languettes de sécurité.

Options de mesure

• Impédance de cellule (ohmique)
• Tension de cellule
• Tension d'ondulation
• Courant d'ondulation AC
• Courant de flottement DC
• Résistance inter‑cellules (tresses) (BITE5 Advanced)

Gestion des données et communications
Les résultats et tendances sont affichables sur l'instrument et exportables via carte SD ou USB. Le transfert sans fil vers PowerDB est pris en charge pour analyse centralisée, constitution de baselines et configuration des alarmes.

Usages
Adapté aux postes électriques, télécommunications, onduleurs, centres de données, installations solaires et éoliennes et autres systèmes de batteries stationnaires nécessitant une évaluation rapide en ligne ou un suivi par cellule.

Interprétation des résultats (tableau indicatif)
En-tête : "| Cas de test | Avertissement (%) | Alarme (%) | Avertissement (% depuis la référence) | Alarme (% depuis la référence)"
Plomb‑acide, ouverte | 15 | 30 | 30 | 50
Plomb‑acide, VRLA AGM | 10 | 30 | 20 | 50
Plomb‑acide, VRLA Gel | 20 | 30 | 30 | 50
NiCd, ouverte | 10 | 20 | 15 | 30
NiCd, étanche | 10 | 20 | 15 | 30
Connexions inter‑cellules (tresses) | 15 | 20 | - | -

Documents et logiciel
Documentation produit : fiches techniques, guides utilisateur, notes d'application, études de cas, firmware et logiciels (PowerDB / Torkel Viewer). Les instructions et versions de firmware sont publiées pour les deux modèles ; export et intégration des résultats possibles via PowerDB.

Remarques supplémentaires
Le mode d'impédance spécial permet d'effectuer des mesures pendant une décharge afin de suivre l'impédance au cours de la décharge et d'établir des valeurs de référence pour la chaîne.

Caractéristiques / spécifications techniques

• Types de batteries pris en charge : plomb‑acide (VLA & VRLA), Ni‑Cd, lithium‑ion.
• Mesures : impédance élémentaire, tension élément, température, tension d'ondulation, courant d'ondulation AC, courant de flottement DC, résistance inter‑éléments (Advanced).
• Support de test de décharge : compatible avec les ensembles Torkel (BITE5 Advanced supporte la surveillance de recharge).
• Plages de tension : modules jusqu'à 200 V DC (BITE5) ou 500 V DC (BITE5 Advanced) ; mesure jusqu'à 1000 V DC et 600 V AC.
• Stockage et communication : carte SD, USB ; transfert sans fil vers PowerDB.
• Alimentation : batterie embarquée.
• Interface : écran tactile pour visualisation et analyse des tendances.
• Fonctions avancées : mesure de résistance de tresse (Advanced), tests de chaînes parallèles sans segmentation, lecteur RFID.
• Accessoires : pointes de sonde concentriques pour accès via capuchons de sécurité.
