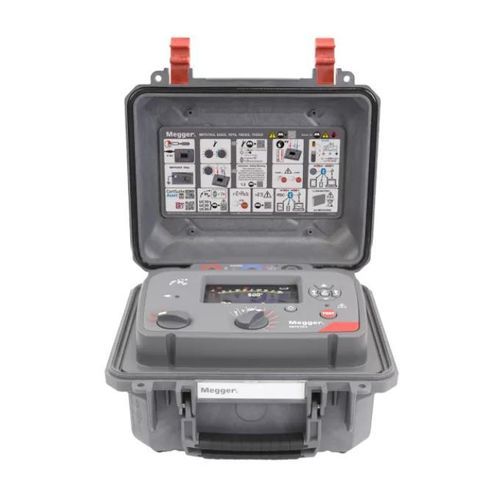

Appareil de mesure de résistance d'isolement portable MIT series

benchtoppour moteur électrique

Présentation
Réalisez rapidement et précisément les tests d'isolement essentiels sur moteurs, transformateurs, câbles et autres équipements électriques. La gamme comprend deux modèles : MIT515 (jusqu'à 5 kV) et MIT1015 (jusqu'à 10 kV). Ces instruments prennent en charge la résistance d'isolement, le rapport d'absorption diélectrique (DAR) et l'indice de polarisation (PI). La gamme Essential est conçue pour des applications industrielles, OEM et utilities et offre une utilisation simple et sûre, classement CAT IV 600 V.

Principales fonctionnalités

• PI Predictor™ estime les valeurs PI en quelques minutes et peut réduire la durée des tests PI jusqu'à 50 % pour améliorer la productivité.
• RE>Act™ (brevet en cours) : mode de test qui surveille le courant de réabsorption afin d'assurer des mesures précises et d'éviter des résultats passe/échec incorrects et des tensions de retour dangereuses.
• Immunité au bruit de 3 mA pour des résultats stables sur sites industriels ou de distribution jusqu'à 45 kV.
• Courant de brûlage/charge fixe de 3 mA ; pas de stockage interne (conçu pour des essais go/no-go simples).
• Borne de garde haute performance pour garantir la précision en présence de fuites importantes.
• Boîtier robuste et protection IP65 (couvercle fermé) contre chocs, poussières et environnements sévères.
• Sécurité opérateur : classement CAT IV 600 V, détection de circuits sous tension et bornes verrouillables.

Modes de test

• Résistance d'isolement (RI)
• Rapport d'absorption diélectrique (DAR)
• Indice de polarisation (PI)

Modèles et différences

• MIT515 — tension de sortie maximale jusqu'à 5 kV.
• MIT1015 — tension de sortie maximale jusqu'à 10 kV.
• Les deux modèles partagent les mêmes fonctionnalités et modes de test ; seule la tension maximale diffère.

Applications
Tests d'isolement de routine sur moteurs, transformateurs, câbles et autres actifs électriques dans des environnements industriels, utilities et OEM nécessitant des essais fiables et simples.

Documentation produit (disponible)

• Fiche technique (anglais)
• Guide de l'utilisateur (anglais)
• Notes d'application sur RE>Act et PI Predictor

Points FAQ

• Megger propose trois gammes : Essential (simple, sans mémoire interne), Advanced (modes supplémentaires et stockage) et Expert (pour environnements bruyants, courant de brûlage élevé ou tests à distance).
• La gamme Essential n'inclut pas de mémoire interne ni d'exportation de données ; choisir Advanced ou Expert pour ces fonctionnalités.
• Après avoir choisi la gamme, sélectionnez la tension de test requise (5 kV ou 10 kV).

Caractéristiques techniques

• Brand: Megger
• Modèles : MIT515, MIT1015
• Modes de test : RI, DAR, PI
• PI Predictor™ : réduit le temps des tests PI (estimation des valeurs PI)
• RE>Act™ : surveillance du courant de réabsorption pour décisions passe/échec fiables et prévention des tensions de retour dangereuses
• Courant de brûlage/charge : fixe 3 mA
• Immunité au bruit : 3 mA (supporte des sites jusqu'à 45 kV)
• Borne de garde : haute performance pour conditions de fuite élevées
• Indice de protection : IP65 (couvercle fermé)
• Sécurité : CAT IV 600 V, détection de circuit sous tension, bornes verrouillables
• Stockage embarqué : aucun (pas de mémoire interne ni d'exportation directe pour la gamme Essential)
• Tension de sortie maximale : MIT515 jusqu'à 5 kV ; MIT1015 jusqu'à 10 kV
