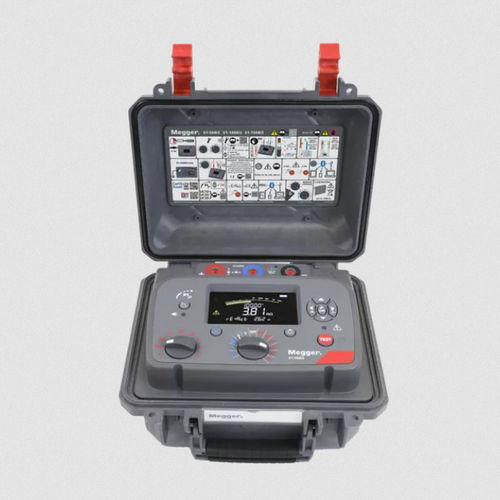

Appareil de mesure de résistance d'isolement portable S1 series

Présentation
La série Expert S1 permet des essais d'isolement précis en environnement de sous‑station à fort bruit. Elle intègre filtrage adaptatif, immunité au bruit 8 mA, PI Predictor™ et mode RE>Act™, ainsi que le contrôle à distance pour des essais plus sûrs. Conçue pour les ingénieurs des services publics, les OEM et les équipes de mise en service testant transformateurs, câbles, appareillages et traversées.

Modèles

• S1-568/2 — 5 kV
• S1-1068/2 — 10 kV
• S1-1568/2 — 15 kV

Principales caractéristiques

• Filtrage adaptatif qui surveille le taux de variation du courant de bruit et applique un amortissement dynamique pour éviter la distorsion du courant de test, prédire/supprimer les pics et stabiliser les mesures lors d'événements de mise sous tension ou de commutation.
• Immunité au bruit de 8 mA pour des mesures stables en sous‑stations bruyantes.
• RE>Act™ : indication du courant de réabsorption résiduel et aide à déterminer quand retester l'isolement, réduisant les erreurs et le temps entre essais.
• PI Predictor™ : estimation rapide de l'indice de polarisation (PI), réduisant le temps de test PI jusqu'à 50 % pour accélérer les flux de travail.
• Contrôle à distance complet via Bluetooth® (sans dongle) ou USB pour une exploitation à distance sûre (adapté aux zones d'arc électrique et aux tests depuis véhicule) ; mémoire intégrée pour stockage temporaire des résultats.
• Bornes de garde haute performance pour limiter l'influence des fuites de surface et garantir la précision de mesure.
• Suite diagnostique complète : IR, DAR, PI, DD, SV, rampes et PDC (PDC via logiciel).
• Export des résultats vers PowerDB ou CertSuite pour reporting et analyses à long terme.
• Indice de sécurité CAT IV et conception mécanique robuste pour le terrain.

Applications
Conçue pour les professionnels HV effectuant diagnostics et essais d'acceptation sur transformateurs, câbles, appareillages, traversées et autres actifs critiques en environnements de sous‑station bruyants. Adaptée aux services publics, OEM et équipes de mise en service nécessitant haute immunité au bruit, télécommande et diagnostics avancés.

Logiciel et connectivité

• Contrôle à distance et transfert de données via Bluetooth® et USB (Bluetooth sans dongle).
• Mémoire intégrée pour stockage des résultats avant export.
• Pilote de communication Windows disponible pour le transfert instrument‑PC (mises à jour et logiciels accessibles via le support produit).

Modes de test / diagnostiques

• Résistance d'isolement (IR)
• Dielectric Absorption Ratio (DAR)
• Indice de polarisation (PI)
• Dielectric Discharge (DD)
• Step Voltage (SV)
• Tests en rampe
• Partial Discharge Correlation (PDC) — via logiciel

Avantages

• Résultats fiables en sous‑stations bruyantes grâce au filtrage adaptatif et à la haute immunité au bruit.
• Gain de temps avec PI Predictor™ et RE>Act™.
• Processus d'essai plus sûrs grâce au contrôle à distance.
• Diagnostics complets et export simplifié pour reporting et gestion des actifs.

Caractéristiques techniques

• Série / préfixe modèle : S1 (S1-568/2, S1-1068/2, S1-1568/2)
• Tensions d'essai : 5 kV, 10 kV, 15 kV (selon modèle)
• Immunité au bruit : 8 mA
• Filtre adaptatif : amortissement dynamique et prédiction des pics
• PI Predictor™ : réduction du temps de test PI jusqu'à 50 %
• RE>Act™ : indicateur de courant de réabsorption pour retest sécurisé
• Contrôle à distance : Bluetooth® (sans dongle) et USB
• Mémoire intégrée : stockage interne des résultats
• Bornes de garde : haute performance pour mesures précises en présence de fuites
• Sécurité : indice CAT IV
• Modes de test : IR, DAR, PI, DD, SV, ramp, PDC (PDC via logiciel)
• Export des données : compatible PowerDB et CertSuite
• Utilisateurs cibles : ingénieurs des services publics, OEM, équipes de mise en service
