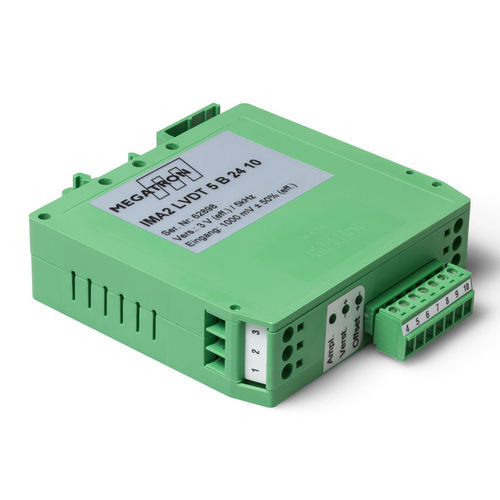

Amplificateur de signal IMA2LVDT

analogiqueisolépour capteur inductif et résistif

Amplificateur de mesure pour capteurs de déplacement inductifs (LVDT) L'amplificateur de mesure pour LVDT IMA2 est conçu pour convertir les signaux de sortie des capteurs inductifs en signaux de sortie normalisés. L'amplificateur est configuré en usine selon la version choisie et fournit au LVDT connecté une excitation de 1,2 Vrms ou 5 Vrms à une fréquence de 2,5 ou 5 kH (max 20 kHz). Les principaux signaux analogiques normalisés sont disponibles en option à la sortie (0 ...5 V, 0 ...10 V, ±5 V, ±10 V, 0 ...20 mA, 4 ...20 mA). L'appareil est alimenté par une alimentation 24 VDC isolée galvaniquement, et une protection intégrée contre les surtensions jusqu'à 40 V garantit un fonctionnement sûr. Avec un écart de linéarité relative inférieur à 0,01 % de l'E.M. et une ondulation résiduelle inférieure à 20 mV, l'amplificateur garantit une grande précision de mesure. Toute l'électronique est logée dans un boîtier compact Phoenix UEGM conçu pour un montage sur rail DIN. Grâce à son faible poids (100 g) et à une large plage de température de fonctionnement de -25 °C à +85 °C, l'IMA2-LVDT convient à un large éventail d'applications industrielles. Options : Options d'alimentation : 24 V ou 12 V Sensibilités des LVDT : 500m VRMS, 1000m VRMS, 1900 mVRMS Tension d'excitation pour le capteur : 2,5 VRMS, 5 VRMS Fréquence d'excitation : 2,5 kHz, 5 kHz (max. jusqu'à 20 kHz) Options de signal de sortie : 0..5 V , ±5 V, 0...10V, ±10 V, 0..20 mA, 4..20 mA
