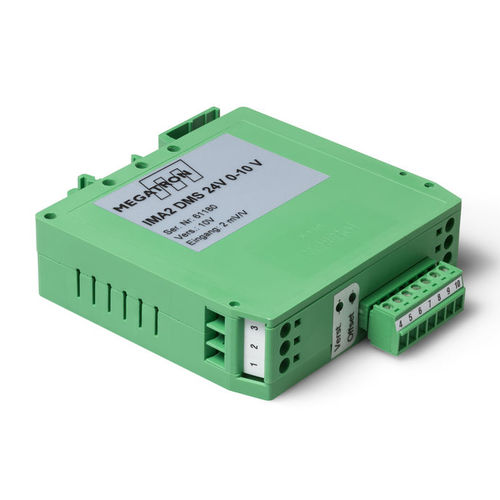

Amplificateur de signal IMA2DMS

analogiquepour capteur à jauge de contraintepour pression

Amplificateur de mesure pour capteurs de force et cellules de pesage avec jauge de contrainte L'amplificateur de mesure IMA2DMS contient l'électronique complète de traitement des signaux pour un capteur de force ou une cellule de pesage avec jauge de contrainte. Il alimente en standard un capteur de force raccordé avec 10 VDC (5 VDC en option). Les principaux signaux analogiques normalisés sont disponibles à la sortie : 0...5 V, 0...10 V, ±5 V, ±10 V, 0...20 mA et 4...20 mA. Avec sa fréquence de coupure de 3 dB de 1 kHz, il permet une acquisition rapide des données. L'électronique de l'IMA2 DMS est logée dans un boîtier Phoenix (UEGM) et peut être facilement fixée sur un rail DIN. Le gain et l'offset peuvent être réglés avec précision grâce aux potentiomètres d'ajustement situés sur la face avant. Grâce à son faible poids de seulement 100 g et à sa plage de températures de fonctionnement de -25 °C à +85 °C, l'IMA2 convient à une multitude d'applications. Avec une ondulation résiduelle inférieure à 20 mV (DC...20 MHz) et une sensibilité à la dérive thermique inférieure à ±0,02 %/°C, il offre une très grande précision de mesure. Options d'alimentation Options d'alimentation électrique : 24 V ou 12 V Pour des sensibilités de capteur (valeur caractéristique nominale) de 1 mV/V jusqu'à 3 mV/V Met à disposition la tension d'excitation pour les capteurs à jauge de contrainte Tension d'excitation pour le capteur : 10 VDC ou 5 VDC Options de signal de sortie 0..5 V, ±5 V, 0..10V, ±10 V, 0..20 mA, 4..20 mA
