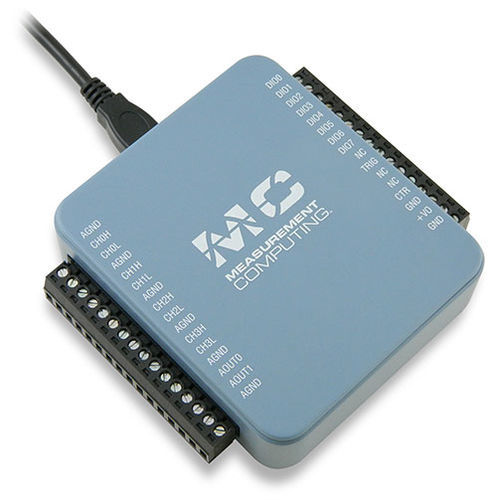

Module d'acquisition de données de tension USB-230 series

multicanauxembarquéà entrée analogique

La série USB-230 de dispositifs d'acquisition de données (DAQ) USB offre un meilleur rapport coût/performance que nos dispositifs DAQ 16 bits de prix similaire. Chaque appareil offre une entrée et une sortie analogiques ainsi que des fonctions numériques et de comptage. Des versions OEM sont disponibles pour les applications embarquées. Les dispositifs de la série USB-230 offrent un meilleur rapport coût/performance par rapport à nos dispositifs DAQ 16 bits de prix similaire. Chaque dispositif offre huit entrées analogiques, deux sorties analogiques, huit canaux DIO et une entrée de compteur. Entrée analogique Tous les dispositifs de la série USB-230 fournissent quatre entrées analogiques différentielles (DIFF)/huit entrées analogiques asymétriques 16 bits (SE) avec une plage d'entrée analogique fixe de ±10 V. Fréquence d'échantillonnage La fréquence d'échantillonnage continue maximale est une fréquence agrégée. Le tableau suivant indique la fréquence maximale par canal lors du balayage de un à huit canaux. Sortie analogique Les appareils de la série USB-230 offrent deux sorties analogiques de 16 bits. L'une ou les deux sorties peuvent être mises à jour à un taux allant jusqu'à 5 kS/s par canal. La plage de sortie est fixée à ±10 V. E/S numériques Huit lignes d'E/S numériques de niveau TTL sont incluses dans les dispositifs de la série USB-230. Chaque canal est sélectionnable par logiciel pour l'entrée ou la sortie.Les plages de tension d'entrée numérique de 0 V à 5 V sont prises en charge, avec des seuils de 0,8 V (bas) et 2,3 V (haut).Lorsqu'il est utilisé en mode sortie, chaque canal numérique permet un fonctionnement à 3,3 V avec une limite de courant source/sortie de ±4 mA.Toutes les lignes d'E/S numériques sont définies comme des entrées à haute impédance au démarrage et à la réinitialisation du système. Le dispositif ne commande pas le signal haut ou bas. Chaque ligne est connectée à une résistance pull-down faible. Toutes les mises à jour et les échantillons d'E/S numériques sont rythmés par le logiciel.
