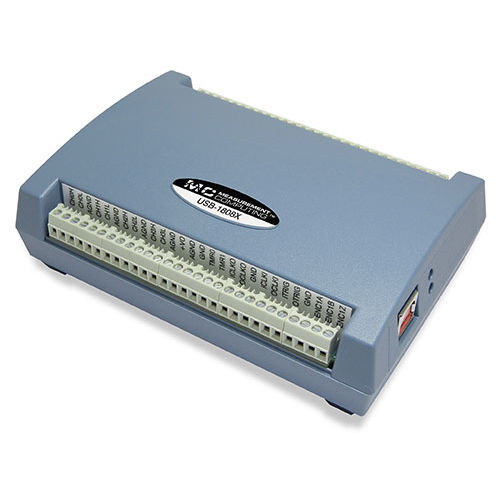

Module d'acquisition de données multicanaux USB-1808 series

benchtopà E/S numériquede haute vitesse

Les dispositifs d'acquisition de données (DAQ) de la série USB-1808 fournissent des entrées analogiques simultanées à haute résolution de 18 bits, ainsi que des E/S numériques et des mesures de compteur. Ils disposent d'une E/S synchrone qui permet de lire les entrées analogiques, numériques et les compteurs, et de générer des sorties analogiques et numériques en même temps. Des versions OEM sont disponibles pour les applications embarquées. Les dispositifs de la série USB-1808 sont des dispositifs DAQ à échantillonnage simultané de haute performance. Tous les dispositifs offrent une entrée/sortie de tension synchrone et simultanée, une sortie de forme d'onde, une entrée de compteur, une entrée de codeur en quadrature, une sortie de minuterie et une entrée/sortie numérique. Les modèles USB-1808X offrent des opérations d'entrée/sortie synchrones à des taux allant jusqu'à 200 kS/s par canal, tandis que les modèles USB-1808 offrent les mêmes caractéristiques à des taux allant jusqu'à 50 kS/s par canal. Entrée analogique Les dispositifs de la série USB-1808 fournissent huit entrées analogiques à échantillonnage simultané de 18 bits qui sont sélectionnables par logiciel par canal pour le mode DIFF ou SE.Les modèles USB-1808X supportent des taux d'échantillonnage jusqu'à 200 kS/s par canal, tandis que les modèles USB-1808 supportent des taux d'échantillonnage jusqu'à 50 kS/s par canal. Tous les dispositifs prennent en charge des plages de tension de ±10 V, ±5 V, 0 V à 10 V, et 0 V à 5 V. File d'attente de gain de canal Utilisez la fonction de file d'attente de gain de canal pour configurer une liste de canaux et de gains pour chaque balayage. Chaque canal peut avoir un réglage de gain différent, et les réglages sont stockés dans une liste qui est écrite dans la mémoire locale de l'appareil.La liste de la file d'attente de gain de canal sur les appareils de la série USB-1808 peut contenir jusqu'à huit canaux uniques qui doivent être classés par ordre croissant.
