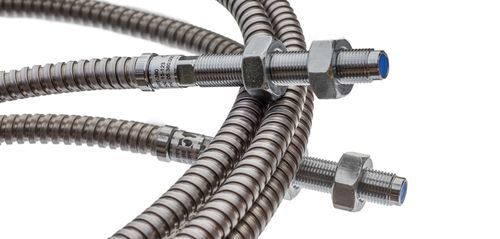

Capteur de proximité sans contact

à courant de FoucaultcylindriqueATEX

Suivi des produits Les sondes de proximité sont des capteurs à courants de Foucault sans contact conçus pour mesurer avec précision les vibrations de l'arbre et la position de la poussée axiale dans les équipements rotatifs. Ces solutions de surveillance sont essentielles pour garantir le fonctionnement sûr et efficace d'actifs tels que les hydrogénérateurs, les turbines, les pompes et les ventilateurs. En suivant en continu les comportements mécaniques tels que le déséquilibre, le désalignement et le déplacement axial, les sondes de proximité permettent une détection précoce des défauts, soutenant ainsi les stratégies de maintenance prédictive qui réduisent les temps d'arrêt imprévus, améliorent la fiabilité et prolongent la durée de vie de l'équipement.

• Trois solutions complémentaires de sondes de proximité : Smart Proximity System, Integrated Proximity Probe, Analog Proximity System
• Conçues pour une intégration avancée des données, une configuration rationalisée ou une conformité robuste pour les conditions difficiles

Système de proximité intelligent (SPS) Le système de proximité intelligent est une solution à courants de Foucault modulaire et performante, conçue pour une surveillance et une protection avancées. Avec une interface Modbus intégrée, il fournit des valeurs calculées basées sur le temps telles que pk, pk-pk et la position moyenne de l'arbre (écart). Ces valeurs sont calculées directement au niveau du transmetteur, ce qui minimise le besoin de traitement externe et permet une intégration transparente dans les plates-formes modernes SCADA, DCS ou de surveillance en périphérie.

• Les données de vibration et de position prétraitées sont disponibles via Modbus
• Les composants interchangeables (sonde, câble d'extension et transmetteur) simplifient la maintenance et la gestion des pièces de rechange

Caractéristiques principales du SPS

• Portées de mesure : 2mm (8mV/μm) et 4mm (4mV/μm)
• Portée de fréquence : DC à 10 kHz (-3 dB)
• Température (capteur et câble) : -35 à +180 °C
• Option de sortie traitée 4-20 mA
• Interface numérique Modbus intégrée
• Conception robuste et étanche
• Systèmes de longueur totale de 5m ou 10m

Composants d'un système de proximité intelligent

• La sonde du système de proximité (PSP) : capteur à courants de Foucault haute performance pour des mesures précises et sans contact dans des environnements industriels difficiles
• Le câble d'extension du système de proximité (PSE) : Câble coaxial de qualité industrielle pour une déconnexion facile et une transmission robuste du signal
• Le transmetteur numérique de proximité (DPT) : unité de traitement centrale, alimente la sonde et convertit le signal mesuré en données exploitables, offre à la fois une sortie dynamique brute et des valeurs traitées via Modbus ou 4-20 mA en option

Tous les éléments du système sont entièrement interchangeables, ce qui permet un entretien rapide sur site et réduit les temps d'arrêt sans compromettre les performances ou l'intégrité du signal. Compréhension des sorties de signal

• Sortie de tension dynamique : Signal analogique brut (8 mV/µm ou 4 mV/µm) pour la mise en service, l'analyse des vibrations ou la surveillance directe
• Modbus RTU (sortie numérique) : Accès en temps réel aux valeurs calculées telles que l'écart moyen, la crête et le déplacement crête à crête
• Sortie traitée 4-20 mA (en option) : Signal traité numériquement et mis à l'échelle pour représenter la position ou l'amplitude des vibrations

Sonde de proximité intégrée (PPT-280) La PPT-280 est une sonde de proximité compacte, tout-en-un, conçue pour une installation rapide et directe, sans conditionneur de signal externe. Elle est dotée d'une électronique de linéarisation intégrée pour une excellente linéarité et une compensation active de la température. L'oscillateur intégré de 750 kHz garantit une mesure avec un effet de run out magnétique minimal. Il délivre une tension de sortie directe proportionnelle à la position de l'arbre.

• L'installation à un seul composant simplifie le câblage et économise de l'espace - aucun pilote externe n'est requis
• Configuration à l'aide d'un kit réglable sur le terrain (en option) pour l'accord de la gamme et de la polarité

PPT-280 Caractéristiques principales

• Portées de mesure : 2mm (8mV/μm) et 4mm (4mV/μm)
• Gamme de fréquence : 0 à 1,2kHz
• Electronique de linéarisation intégrée & compensation de température active
• Alimentation par -24V ou +24V selon la configuration
• En option : kit de configuration et interface numérique pour le réglage et l'étalonnage
• 10m de longueur

Le PPT-280 est idéal pour les utilisateurs à la recherche d'une sonde de proximité compacte et autonome qui minimise l'effort d'installation et le nombre de composants. Système de proximité analogique (PPT-080/110) Le PPT-080/110 est un système de sonde de proximité robuste, conforme à la norme API 670, conçu pour la protection des machines critiques dans les environnements industriels et dangereux. Basé sur la technologie des courants de Foucault, le système comprend une sonde, un câble d'extension et un pilote, délivrant une tension brute (ou 4-20 mA en option) directement proportionnelle au déplacement de l'arbre. Avec les certifications ATEX, IECEx et CSA en option, ce système est idéal pour un déploiement dans des atmosphères explosives et des installations réglementées.

• Conformité totale avec l'API 670 pour la protection des équipements rotatifs critiques
• Disponible avec les certifications ATEX et IECEx pour une utilisation dans les zones dangereuses

PPT-080/110 Caractéristiques principales

• Les plages de mesure linéaire et la sensibilité : 2 mm et 4 mm
• Certifié pour une utilisation dans des atmosphères potentiellement explosives
• Systèmes d'une longueur totale de 5 m ou 9 m
• Transmetteur alimenté en boucle (4-20 mA)

Le PPT-080/110 est la solution idéale pour la protection des équipements critiques dans les centrales électriques, les raffineries et l'industrie lourde. Modèles disponibles

• SPS : Plage de mesure 0,2mm à 2,2mm ou 0,2mm à 4,2mm, Sensibilité 8mV/µm ou 4mV/µm, Interface Modbus
• PPT-280 : Plage de mesure 0,2mm à 2,2mm ou 0,2mm à 4,2mm, sensibilité 8mV/µm ou 4mV/µm, câble intégral 10m
• PPT-080 : Plage de mesure 0,25mm à 2,25mm, sensibilité 7,87mV/µm, câble d'extension 8m ou 4m
• PPT-110 : Plage de mesure 0,4mm à 4,4mm, sensibilité 3,94mV/µm, câble d'extension 8m ou 4m
• PPT-990 kit de configuration : Kit de configuration pour PPT-280

Applications

• Hydrogénérateurs
• Turbines à gaz et à vapeur
• Pompes, ventilateurs et tours de refroidissement

Analyse avancée

• FFT - Analyse vibratoire basée sur la fréquence : Convertit le signal vibratoire brut en ses composantes fréquentielles, révélant les défauts mécaniques tels que la résonance, le déséquilibre ou le désalignement
• Orbit Plot - Vibration de l'arbre dans le plan radial (X-Y) : Visualise le mouvement en temps réel de l'arbre dans le plan horizontal à l'aide de deux sondes de proximité orthogonales
• Ligne centrale de l'arbre - Position radiale de l'arbre dans le temps (plan X-Y) : Montre la position moyenne de l'arbre dans le jeu du roulement, révélant comment l'arbre se déplace ou dérive au fil du temps en raison des changements de charge, des effets thermiques, du désalignement ou du comportement du film d'huile

Caractéristiques / Spécifications techniques

• Technologie des courants de Foucault sans contact
• Portées de mesure : 0.2mm à 4,4mm selon le modèle
• Sensibilité : 3,94mV/µm à 8mV/µm selon le modèle
• Gamme de fréquence : DC à 10 kHz (SPS), 0 à 1,2kHz (PPT-280)
• Température : -35 à +180 °C (SPS)
• Options de sortie : Tension brute, 4-20 mA, Modbus RTU
• Conformité API 670 (PPT-080/110)
• CertificationsATEX, IECEx et CSA disponibles (PPT-080/110)
• Longueur des systèmes : 4m, 5m, 8m, 9m ou 10m selon le modèle
• Composants robustes, étanches et interchangeables
