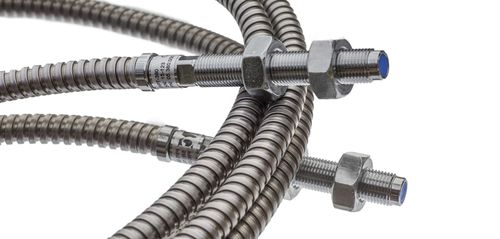

Capteur de proximité magnétique

mécaniquecylindriquenumérique

Les sondes de proximité sont des capteurs à courants de Foucault sans contact conçus pour mesurer avec précision les vibrations de l'arbre et la position de la poussée axiale dans les équipements rotatifs. Ces solutions de surveillance sont essentielles pour assurer le fonctionnement sûr et efficace d'actifs tels que les hydrogénérateurs, les turbines, les pompes, les ventilateurs... En suivant en continu les comportements mécaniques tels que le déséquilibre, le désalignement et le déplacement axial, les sondes de proximité permettent une détection précoce des défauts, soutenant les stratégies de maintenance prédictive qui réduisent les temps d'arrêt imprévus, améliorent la fiabilité et prolongent la durée de vie de l'équipement.MC-monitoring propose trois solutions complémentaires de sondes de proximité, chacune conçue pour répondre à des besoins opérationnels spécifiques : le Smart Proximity SystemLa sonde de proximité intégréeLe Analog Proximity SystemQue vous ayez besoin d'une intégration avancée des données, d'une configuration rationalisée ou d'une conformité robuste pour des conditions difficiles, notre gamme de sondes de proximité vous aide à surveiller la santé de vos machines les plus critiques en toute confiance.Smart Proximity System (SPS)Le Smart Proximity System est une solution modulaire à courant de Foucault haute performance conçue pour la maintenance conditionnelle et la protection avancées. Grâce à son interface Modbus intégrée, il fournit des valeurs calculées basées sur le temps, telles que pk, pk-pk, position moyenne de l'arbre (écart).Ces valeurs sont calculées directement au niveau du transmetteur, ce qui minimise le besoin de traitement externe et permet une intégration transparente dans les plateformes modernes de surveillance SCADA, DCS ou edge.Données de vibration et de position prétraitées disponibles via ModbusLes composants interchangeables (sonde, câble d'extension et transmetteur) simplifient la maintenance et la gestion des pièces de rechangePortées de mesure : 2mm (8mV/μm) et 4mm (4mV/μm)Portée de la fréquence : DC à 10 kHz (-3 dB)Plage de température (capteur et câble) : -35 à +180 °COption de sortie traitée 4-20 mAInterface numérique Modbus intégréeConception robuste et étancheSystèmes d'une longueur totale de 5m ou 10mComposants d'un système de proximité intelligentLa sonde du système de proximité (PSP) : capteur à courants de Foucault haute performance pour des mesures précises et sans contact dans des environnements industriels difficiles.Le câble d'extension du système de proximité (PSE) : câble coaxial de qualité industrielle pour une déconnexion facile à proximité du point de mesure, ce qui simplifie l'installation et la maintenance.L'émetteur numérique de proximité (DPT) : unité de traitement centrale, alimente la sonde et convertit le signal mesuré en données exploitables. Il offre à la fois une sortie dynamique brute et des valeurs traitées via Modbus ou 4-20 mA en option.Tous les éléments du système sont entièrement interchangeables, ce qui permet une intervention rapide sur site et réduit les temps d'arrêt sans compromettre les performances ou l'intégrité du signal.Comprendre les sorties de signalSortie de tension dynamique : signal analogique brut (8 mV/µm ou 4 mV/µm) pour la mise en service, l'analyse des vibrations ou la surveillance directe.Modbus RTU (sortie numérique) : accès en temps réel aux valeurs calculées telles que l'écart moyen, la crête et le déplacement crête à crête.4-Ensemble, ces sorties font du SPS un outil adapté à la protection continue des machines et aux diagnostics avancés, dans les systèmes anciens et modernes.Sonde de proximité intégrée (PPT-280)La PPT-280 est une sonde de proximité compacte, tout-en-un, conçue pour une installation rapide et directe, sans conditionneur de signal externe. La sonde est conçue avec une électronique de linéarisation intégrée pour assurer une excellente linéarité et une compensation active de la température. L'oscillateur intégré de 750 kHz garantit une mesure avec un effet de fuite magnétique minimal. Un kit de configuration optionnel permet aux utilisateurs d'ajuster la plage de mesure, la tension d'alimentation et d'effectuer un étalonnage sur site, ce qui fait du PPT-280 une solution flexible et efficace pour la surveillance standard des vibrations ou de la position axiale.L'installation à un seul composant simplifie le câblage et économise de l'espace - aucun pilote externe n'est nécessaireConfiguration à l'aide d'un kit réglable sur site (en option) pour le réglage de la plage et de la polaritéPortées de mesure : 2mm (8mV/μm) et 4mm (4mV/μm)Plage de fréquence : 0 à 1,2kHzLinéarisation électronique intégrée & compensation active de la températureAlimentation par -24V ou +24V selon la configurationEn option : kit de configuration et interface numérique pour le réglage et l'étalonnage10m de longueurLe PPT-280 est idéal pour les utilisateurs à la recherche d'une sonde de proximité compacte et autonome qui minimise les efforts d'installation et le nombre de composants.Système de proximité analogique (PPT-080/110)Le PPT-080/110 est un système de sonde de proximité robuste, conforme à la norme API 670, conçu pour la protection des machines critiques dans les environnements industriels et dangereux. Basé sur la technologie des courants de Foucault, le système comprend une sonde, un câble d'extension et un pilote, délivrant une tension brute (ou 4-20 mA en option) directement proportionnelle au déplacement de l'arbre.Avec les certifications ATEX, IECEx et CSA en option, ce système est idéal pour un déploiement dans des atmosphères explosives et des installations réglementées. Il s'agit d'un choix fiable pour les applications exigeant une grande fiabilité, une stabilité à long terme et une conformité totale aux normes de protection.Entièrement conforme à la norme API 670 pour la protection des équipements rotatifs critiquesDisponible avec les certifications ATEX et IECEx pour une utilisation dans les zones dangereusesPortées de mesure linéaires et sensibilité : 2 mm et 4 mmCertifié pour une utilisation dans des atmosphères potentiellement explosivesSystèmes d'une longueur totale de 5 m ou 9 mTransmetteur alimenté en boucle (4-20 mA)Le PPT-080/110 est la solution idéale pour la protection des équipements critiques dans les centrales électriques, les raffineries et l'industrie lourde.Analyse avancée avec le CMS-500PMLa surveillance des vibrations et de la position est essentielle pour comprendre l'état réel des équipements rotatifs. Le CMS-500P fournit les outils nécessaires pour transformer ces données en informations exploitables pour des performances et une fiabilité à long terme.FFT - Analyse vibratoire basée sur la fréquenceLa transformée de Fourier rapide convertit le signal vibratoire brut en ses composantes de fréquence, révélant les défauts mécaniques tels que la résonance, le déséquilibre ou le désalignement. Elle est essentielle pour un diagnostic approfondi et une analyse des causes profondes.Tracé d'orbite - Vibration de l'arbre dans le plan radial (X-Y)Les tracés d'orbite visualisent le mouvement en temps réel de l'arbre dans le plan horizontal à l'aide de deux sondes de proximité orthogonales. Cette vue est essentielle pour identifier les déséquilibres, les frottements, les instabilités du film fluide ou le relâchement, en particulier pendant le démarrage, l'arrêt ou les transitoires.Ligne centrale de l'arbre - Position radiale de l'arbre dans le temps (plan X-Y)Le tracé de la ligne centrale de l'arbre montre la position moyenne de l'arbre dans le jeu du palier, sur la base de deux sondes de proximité orthogonales. Il révèle comment l'arbre se déplace ou dérive au fil du temps en raison des changements de charge, des effets thermiques, des défauts d'alignement ou du comportement du film d'huile. Cette vue est particulièrement utile dans les machines verticales, où les conditions du film d'huile et les charges dynamiques peuvent provoquer de subtils déplacements radiaux. En suivant ces tendances, les opérateurs peuvent détecter l'évolution des problèmes mécaniques et évaluer indirectement les performances du système de lubrification des roulements.ApplicationsHydrogénérateursTurbines à gaz et à vapeurPompes, ventilateurs et tours de refroidissementModèles disponiblesSPS : Plage de mesure de 0,2 mm à 2,2 mm ou de 0,2 mm à 4,2 mm ; Sensibilité 8mV/µm ou 4mV/µm ; Interface ModbusPPT-280 : Plage de mesure 0,2mm à 2,2mm ou 0,2mm à 4,2mm ; Sensibilité 8mV/µm ou 4mV/µm ; câble intégral de 10mPPT-080 : Plage de mesure 0,25mm à 2,25mm ; sensibilité 7,87mV/µm ; câble d'extension 8m ou 4mPPT-110 : Plage de mesure 0,4mm à 4,4mm ; sensibilité 3,94mV/µm ; câble d'extension 8m ou 4mPPT-990 kit de configuration : Kit de configuration pour PPT-280Caractéristiques techniques / spécifications clés:Technologie des courants de Foucault sans contactPortées de mesure : 2mm, 4mm, 0,2-2,2mm, 0,2-4,2mm, 0,25-2,25mm, 0,4-4,4mmSensibilité : 8mV/μm, 4mV/μm, 7,87mV/μm, 3,94mV/μmPortée de fréquence : DC à 10kHz (SPS), 0-1,2kHz (PPT-280)Plage de température : gamme de température : -35 à +180°C (capteur et câble)Sortie : Tension brute, 4-20mA (en option), Modbus RTU (numérique)Conformité : API 670, ATEX, IECEx, CSA (en option)Longueur du système : 5m, 9m, 10mRobuste, étanche, de qualité industrielle
