Module E/S analogique

numériqueModbusBACnet

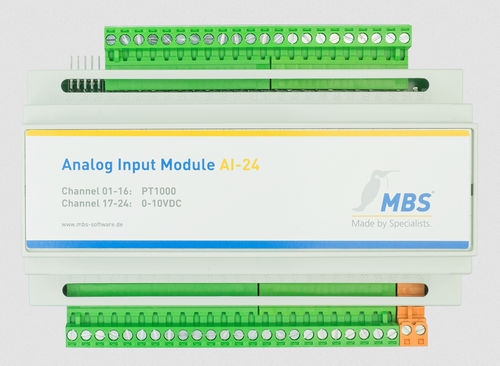

Les modules E/S Modbus permettent de connecter des valeurs d'entrée numériques et analogiques en utilisant le protocole de communication Modbus. Le protocole MS/TP (Master/Slave Token-Passing) basé sur la norme RS485 est utilisé ici. Cela permet une longueur totale de bus de 1 200 m par segment avec des vitesses allant jusqu'à 76 800 bits/s. Les modules d'E/S sont conçus de manière optimale pour interagir avec le routeur BACnet UBR-01 | Mk II. En utilisant le routeur, les modules peuvent ensuite être connectés à des réseaux informatiques. Caractéristiques techniques* Module d'entrée analogique - AI24 MODBUS (RS485) Mode de fonctionnement : Esclave Sonde de température 16 canaux PT1000, 8 canaux 0-10V Alimentation 12-24V DC / AC Consommation électrique : 1.5W Résistance de terminaison intégrée de 120 Ohm 1 x port série RS-485 Connecteurs à vis enfichables, max. 2.5 mm² LED d'alimentation, verte, LED RxD jaune LED TxD, rouge Module d'entrée numérique DI24 MODBUS (RS485) Mode de fonctionnement : Esclave 24 canaux d'entrée numérique LED d'état par canal Alimentation 12-24V DC / AC Consommation électrique : 4.5W Résistance de terminaison intégrée de 120 Ohm 1 x port série RS-485 Connecteurs à vis enfichables, max. 2.5 mm² LED d'alimentation, verte, LED RxD jaune LED TxD, rouge
