Module E/S analogique

numériqueBACnetRS485

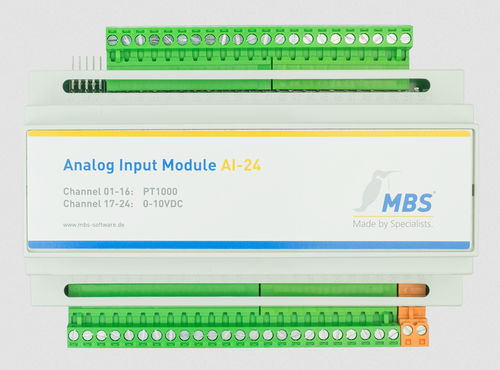

Les modules E/S BACnet permettent de connecter des valeurs d'entrée numériques et analogiques à l'aide du protocole de communication BACnet. Le protocole MS/TP (Master/Slave Token-Passing) basé sur la norme RS485 est utilisé ici. Cela permet une longueur totale de bus de 1 200 m par segment avec des vitesses allant jusqu'à 76 800 bits/s. Les modules d'E/S sont conçus de manière optimale pour interagir avec le routeur BACnet UBR-01 | Mk II. En utilisant le routeur, les modules peuvent ensuite être connectés à des réseaux informatiques. Caractéristiques techniques* Module d'entrée analogique - AI24 BACnet/MS/TP (RS485) Mode maître ou esclave configurable Capteur de température 16 canaux PT1000, 8 canaux 0-10V Alimentation 15-24V DC / AC Consommation électrique : 1.5W Résistance de terminaison intégrée de 120 Ohm 1 x port série RS-485 BACnet MS / TP Connecteurs à vis enfichables, max. 2.5 mm² LED d'alimentation, verte, LED RxD jaune LED TxD, rouge Module d'entrée numérique - DI24 BACnet/MS/TP (RS485) Mode maître ou esclave configurable 24 canaux d'entrée numérique LED d'état par canal Alimentation 15-24V DC / AC Consommation électrique : 4.5W Résistance de terminaison intégrée de 120 Ohm 1 x port série RS-485 BACnet MS / TP Connecteurs à vis enfichables, max. 2.5 mm² LED d'alimentation, verte, LED RxD jaune LED TxD, rouge
