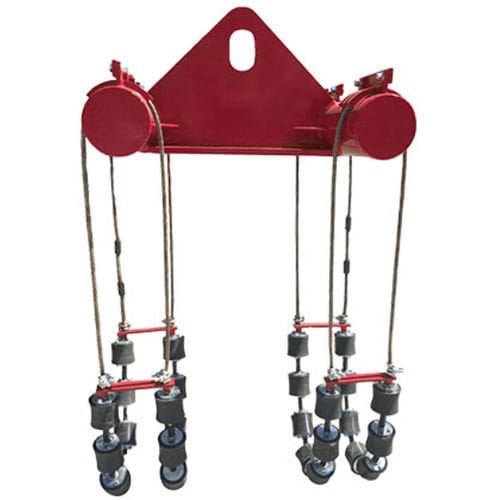

Élingue ronde 200 series

à câblemobileen métal

Description
Les élingues et berceaux pour tuyaux Mathey Dearman offrent une solution sûre pour déplacer et positionner les tuyaux lors de travaux d'installation de pipelines. Gamme de diamètres couverte : 2–36" (50,8–914 mm). Tous les modèles sont équipés de roues en uréthane « à coupe ronde » de 4" avec roulements antifriction scellés. Les barres d'écartement sont testées par des tiers et conformes aux normes industrielles. Les modèles utilisent un câble métallique 5/8" ; tous les câbles sont sertis et certifiés.

Disponibilité
DISPONIBLE UNIQUEMENT EN AMÉRIQUE

Caractéristiques et avantages

• Revêtement uréthane 95A, adapté aux usages répétés
• Roulements antifriction étanches pour une rotation fluide
• Roues : 4" largeur de bande de roulement x 4,5" diamètre
• Câble métallique 5/8" serti et certifié
• Moyeu usiné pour une performance de roue régulière
• Rouleau de remplacement 4" : Réf. 90024, avec bride métallique protectrice et découpe radiale pour forme tubulaire

Références et spécifications
RÉFÉRENCE | DESCRIPTION | CAPACITÉ DE CHARGE | POIDS À L'EXPÉDITION | DIMENSIONS L x l x H
2001-3 | Élingue pour tuyaux 2–8" – 3 rouleaux | 2 900 lb / 1 300 kg | 50 lb / 22,70 kg | 16 x 16 x 16" / 406,4 x 406,4 x 406 mm
2001-4 | Élingue pour tuyaux 2–12" – 4 rouleaux | 2 900 lb / 1 300 kg | 60 lb / 27,20 kg | 40 x 48 x 16" / 1 016 x 1 219,2 x 406 mm
2001-5 | Élingue pour tuyaux 2–18" – 5 rouleaux | 2 900 lb / 1 300 kg | 70 lb / 31,80 kg | 40 x 48 x 16" / 1 016 x 1 219,2 x 406 mm
2001-7 | Élingue pour tuyaux 2–24" – 7 rouleaux | 2 900 lb / 1 300 kg | 85 lb / 38,60 kg | 40 x 48 x 16" / 1 016 x 1 219,2 x 406 mm
2002 | Support pour tuyaux 6–12". 2 brins | 17 000 lb / 7 710 kg | 200 lb / 90,70 kg | 40 x 48 x 16" / 1 016 x 1 219,2 x 406 mm
2003 | Support pour tuyaux 12–24". 2 brins | 17 000 lb / 7 710 kg | 380 lb / 172,40 kg | 40 x 48 x 16" / 1 016 x 1 219,2 x 406 mm
2004 | Support pour tuyaux 12–24". 4 brins | 28 000 lb / 12 700 kg | 880 lb / 399,20 kg | 40 x 48 x 16" / 1 016 x 1 219,2 x 406 mm
2005 | Support pour tuyaux 24–36". 2 brins | 28 250 lb / 12 813 kg | 1 650 lb / 750,00 kg | 50 x 35 x 20" / 1 270 x 889 x 508 mm
2006 | Support pour tuyaux 24–36". 4 brins | 56 700 lb / 25 700 kg | 3 700 lb / 1 678,00 kg | 102 x 75 x 40" / 2 717 x 1 905 x 1 016 mm

Caractéristiques techniques

• Plage de tailles : 2–36" (50,8–914 mm)
• Roues : uréthane 95A 4" à coupe ronde avec roulements antifriction scellés
• Dimensions roue : 4" largeur de bande x 4,5" diamètre ; rouleau de remplacement réf. 90024
• Option rouleau : 4" x 6" avec découpe radiale pour profil tubulaire
• Câble métallique : 5/8" serti et certifié
• Barres d'écartement : testées par des tiers et conformes aux normes industrielles
