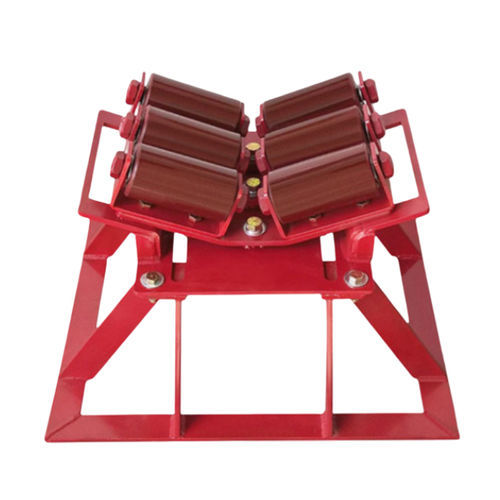

Lanceur de poutre 21 series

Présentation du produit
Les lance-tubes Mathey Dearman se transforment rapidement d'un rouleau de serrage pour rack à tubes en lanceur de pipeline grâce à des pièces entièrement compatibles. Le système de serrage fixe le rouleau sur une poutre en I par les deux côtés de la bride, permettant l'installation et la fabrication de tuyaux dans les racks ou les espaces confinés. Le mécanisme à rouleaux peut également être monté sur un support adapté aux travaux sur pipeline et au forage directionnel.

Disponibilité
SEULEMENT EN STOCK EN AMÉRIQUES

Caractéristiques et avantages

• Roues en uréthane remplaçables — démontables en quelques secondes pour un entretien rapide.
• Poignées de manutention pour transport et positionnement sûr.
• Conversion modulaire entre lance-tube et rouleau pour poutre.
• Empilement et nesting compacts pour un transport et un stockage économiques.
• Conception modulaire facilitant le remplacement des pièces et les mises à niveau.
• Possibilité d'ajouter des roues pour convertir la capacité standard en capacité renforcée.
• Capacité de tuyau de 2" à 60" (50,8–1524 mm).
• Capacité de charge jusqu'à 20 000 lb (9 070 kg) selon le modèle.

Spécifications (tableau)
NUMÉRO DE PIÈCE | DESCRIPTION | CAPACITÉ TUYAU | CAPACITÉ DE CHARGE | POIDS D'EXPÉDITION | DIMENSIONS L x l x H1 – H2
2115 | Pipe Launcher (deux rouleaux) | 2 – 24" / 50,8 – 609,6 mm | 2 500 lbs / 1 100 kg | 89 lbs / 40,4 kg | 23 x 26 x 18" / 584,2 x 660,4 x 457,2 mm
2115HD | Pipe Launcher HD (six rouleaux) | 2 – 24" / 50,8 – 609,6 mm | 7 500 lbs / 3 400 kg | 126 lbs / 57,2 kg | 23 x 26 x 18" / 584,2 x 660,4 x 457,2 mm
2126 | Pipe Launcher (deux rouleaux) | 4 – 48" / 101,6 – 1 219,2 mm | 10 000 lbs / 4 540 kg | 162 lbs / 73,5 kg | 30 x 36 x 19" / 762 x 914,4 x 482,6 mm
2126HD | Pipe Launcher HD (six rouleaux) | 4 – 48" / 101,6 – 1 219,2 mm | 20 000 lbs / 9 070 kg | 213 lbs / 96,6 kg | 30 x 36 x 19" / 762 x 914,4 x 482,6 mm
2136 | Pipe Launcher (deux rouleaux) | 16 – 60" / 406,4 – 1 524 mm | 10 000 lbs / 4 540 kg | 178 lbs / 80,7 kg | 30 x 36 x 19" / 762 x 914,4 x 482,6 mm
2136HD | Pipe Launcher HD (six rouleaux) | 16 – 60" / 406,4 – 1 524 mm | 20 000 lbs / 9 070 kg | 229 lbs / 103,9 kg | 30 x 36 x 19" / 762 x 914,4 x 482,6 mm

Caractéristiques / Spécifications techniques

• 2115 — Description : Pipe Launcher (deux rouleaux) ; Capacité tuyau : 2 – 24" / 50,8 – 609,6 mm ; Capacité de charge : 2 500 lbs / 1 100 kg ; Poids d'expédition : 89 lbs / 40,4 kg ; Dimensions : 23 x 26 x 18" / 584,2 x 660,4 x 457,2 mm.
• 2115HD — Description : Pipe Launcher HD (six rouleaux) ; Capacité tuyau : 2 – 24" / 50,8 – 609,6 mm ; Capacité de charge : 7 500 lbs / 3 400 kg ; Poids d'expédition : 126 lbs / 57,2 kg ; Dimensions : 23 x 26 x 18" / 584,2 x 660,4 x 457,2 mm.
• 2126 — Description : Pipe Launcher (deux rouleaux) ; Capacité tuyau : 4 – 48" / 101,6 – 1 219,2 mm ; Capacité de charge : 10 000 lbs / 4 540 kg ; Poids d'expédition : 162 lbs / 73,5 kg ; Dimensions : 30 x 36 x 19" / 762 x 914,4 x 482,6 mm.
• 2126HD — Description : Pipe Launcher HD (six rouleaux) ; Capacité tuyau : 4 – 48" / 101,6 – 1 219,2 mm ; Capacité de charge : 20 000 lbs / 9 070 kg ; Poids d'expédition : 213 lbs / 96,6 kg ; Dimensions : 30 x 36 x 19" / 762 x 914,4 x 482,6 mm.
• 2136 — Description : Pipe Launcher (deux rouleaux) ; Capacité tuyau : 16 – 60" / 406,4 – 1 524 mm ; Capacité de charge : 10 000 lbs / 4 540 kg ; Poids d'expédition : 178 lbs / 80,7 kg ; Dimensions : 30 x 36 x 19" / 762 x 914,4 x 482,6 mm.
• 2136HD — Description : Pipe Launcher HD (six rouleaux) ; Capacité tuyau : 16 – 60" / 406,4 – 1 524 mm ; Capacité de charge : 20 000 lbs / 9 070 kg ; Poids d'expédition : 229 lbs / 103,9 kg ; Dimensions : 30 x 36 x 19" / 762 x 914,4 x 482,6 mm.
