Machine à tronçonner et à chanfreiner portable EZPCM

Aperçu

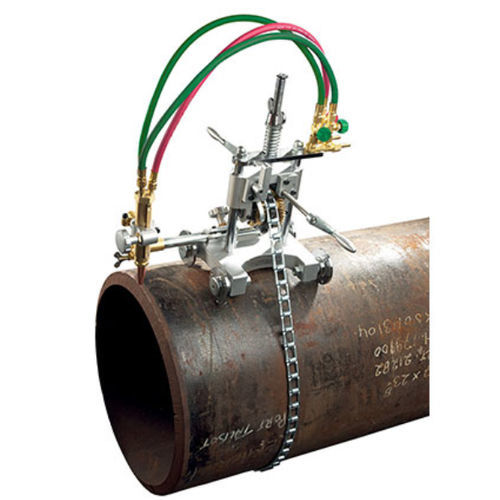

Le E-Z Pipecut Manual de Mathey Dearman est une machine compacte, manuelle et à entraînement par chaîne pour découpe et chanfreinage oxyfuel, conçue pour une utilisation sur chantier et en atelier. Elle usinera des épaisseurs de paroi de 0,197" / 5 mm à 2" / 50 mm et, en configuration standard, couvre des diamètres de tuyau de 4,5" / 114 mm à 24" / 600 mm. Le faible rapport de réduction et l'entraînement par roue sans fin garantissent une coupe régulière et précise. L'embrayage à déclenchement rapide permet de désengager la chaîne pour un réglage et un positionnement rapides. L'angle de chanfrein (jusqu'à 45°) se règle précisément par une échelle crémaillère-pignon.

Avantages du produit / Inclus

• Machine portable manuelle de découpe et chanfreinage oxyfuel à entraînement par chaîne
• Modèle / Réf. : EZPCM
• Torche universelle à mélange nozzle-mix compatible avec tous les buses nozzle-mix (buses non incluses ; non interchangeables avec les machines saddle Mathey Dearman)
• Chaîne standard pour diamètres 4,5 – 24" / 114 – 600 mm
• Notice d'utilisation (manuel inclus)

Bande de guidage
Pour obtenir des coupes et chanfreins parfaitement carrés sur des diamètres supérieurs à 24" / 600 mm, il est recommandé d'utiliser le système de bande de guidage optionnel adapté au diamètre. Remarque : hors USA, les tuyaux verts sont fournis en bleu.

Spécifications techniques
RÉF. : EZPCM
ALIMENTATION : Unité entraînée manuellement
DIAMÈTRE TUBE : Jusqu'à 24" / 600 mm (configuration standard)
ÉPAISSEUR PAROI : 0,197 – 2" / 5 – 50 mm
TORCHE : Torche universelle nozzle-mix (buses non incluses)
ANGLE COUPE/CHANFREIN : Variable jusqu'à 45°
TORCHE VERTICALE +/- : 2" / 50 mm
TORCHE LATÉRALE +/- : 4" / 100 mm
LARGEUR DE VOIE : 9,1" / 230 mm
VITESSE DE COUPE : Déterminée par l'opérateur
POIDS : 8,50 kg / 18,70 lbs
DIMENSIONS (L x l x H) : 350 x 420 x 550 mm

Calculs chaîne et bande de guidage
Calcul chaîne : diamètre du tuyau (inch) × 3,142 + 24 = total (inch) × 2,54 = total (cm). Exemple : 36" → 36 × 3,142 = 113,112 ; +24 = 137,112 in → ×2,54 = 348,26 cm.
Calcul bande de guidage : diamètre du tuyau (inch) + 2 × 3,142 + 6 = total (inch) × 2,54 = total (cm). Exemple : 36" → 36 + 2×3,142 + 6 = 48,284 in → ×2,54 = 122,59 cm.

Caractéristiques techniques

• Modèle / Réf. : EZPCM
• Fonctionnement : Unité entraînée manuellement
• Plage tuyau (standard) : 4,5 - 24" / 114 - 600 mm
• Capacité épaisseur paroi : 0,197 - 2" / 5 - 50 mm
• Angle de chanfrein : Variable jusqu'à 45°
• Torche : Torche universelle nozzle-mix (buses non incluses)
• Largeur de voie : 9,1" / 230 mm
• Poids : 8,50 kg / 18,70 lbs
• Dimensions (L x l x H) : 350 x 420 x 550 mm
