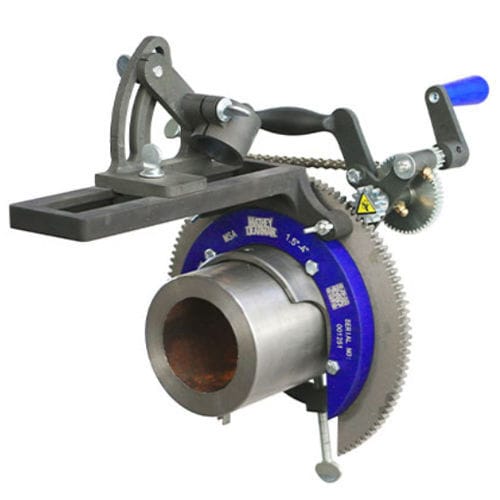

Machine à tronçonner et à chanfreiner motorisée SA series

Présentation
Standard industriel depuis plus de 90 ans, la machine de découpe en selle Mathey Dearman est un système compact et simple d'utilisation pour la coupe et le chanfreinage de tuyaux. Disponible en versions manuelle et motorisée (PLASMASPEED), elle couvre des diamètres de 1,5–48" (38–1 219 mm) selon le modèle et fournit des coupes précises et reproductibles adaptées à la préparation de soudure.

La machine de découpe manuelle inclut

• Machine de découpe en selle
• Bras de torche
• Ensemble porte-torche (diamètre torche 1,375" / 35 mm)
• Ensemble boomer (fixation de la machine sur le tuyau)
• Jeu de boulons d'espacement
• Pièces détachées et manuel d'utilisation

Points forts machine motorisée (PLASMASPEED)
Les machines motorisées PLASMASPEED ajoutent un moteur pas à pas de précision et une commande moteur pour des coupes plus rapides et régulières, particulièrement avec des torches plasma puissantes. Elles acceptent 110/230 VAC et augmentent la vitesse de coupe plasma tout en produisant des coupes lisses limitant le meulage.

La machine motorisée inclut

• Machine de selle motorisée 110/230 VAC
• Bras de torche
• Ensemble porte-torche
• Ensemble boomer
• Jeu de boulons d'espacement
• Pièces détachées et manuel d'utilisation
• Support de montage
• Moteur pas à pas de précision à angle droit
• Boîtier de commande moteur
• Câble de communication plasma (10 ft, compatible port CPC Hypertherm)

Découpe conventionnelle vs. découpe en selle — temps
Exemple coupe manuelle — tube 8" schedule 40 : total ≈ 30 minutes

• Mesure, coupe et meulage inclus
• Temps de repérage et de coupe allongés, coupes inégales nécessitant meulage
• Temps d'ajustage prolongé et jeu de soudure variable

Exemple machine Mathey Dearman — 1SA sur tube 8" schedule 40 : total ≈ 6 minutes

• Coupe précise et reproductible
• Peu ou pas de meulage
• Assemblage plus rapide et jeu de soudure constant

Avantages produit (notes complémentaires)

• Les modèles motorisés augmentent la productivité (jusqu'à ~5× plus rapides dans de nombreux cas) et améliorent la constance des coupes
• Capacité PLASMASPEED pour des débits de coupe plasma accrus
• Accessoires (double bras de torche, bras pro, rouleau pour out-of-round) réduisent la mise en place et s'adaptent aux imperfections du tube

Modèles & exemples de pièces
Modèles manuels : MSA | 1SA | 2SA | 3SA (exemples de références pour boulons d'espacement et entretoises par marche)
Modèles motorisés / PLASMASPEED : MSA | 1SA | 2SA | 3SA (références 115/230 VAC et kits retrofit disponibles)

Caractéristiques générales (sélection)

• Famille de produit : Saddle Machine motorisée / manuelle
• Marque : Mathey Dearman
• Plage de coupe : 1,5–48" / 38–1 219 mm (selon modèle)
• Alimentation (motorisé) : 110/230 VAC ; prise en charge PLASMASPEED
• Vitesse maximale (motorisé) : jusqu'à 141 ipm / 3 581 mpm (selon modèle)
• Vitesse minimale (motorisé) : jusqu'à 4 ipm / 102 mpm (selon modèle)
• Poids net : ~5,0 kg (le plus petit) jusqu'à ~130 kg (les plus grands motorisés)
• Diamètre porte-torche : 1,375" / 35 mm (réglable par came)
• Câble de communication plasma : 10 ft, compatible Hypertherm CPC
• Accessoires : double bras de torche, bras pro, kit rouleau out-of-round, entretoises par marche, kits de boulons d'espacement, coffrets de rangement

Accessoires & options (sélection)

• Double Torch Arm — réduit le temps de mise en place et de coupe ; compatible avec rack torche américain
• Pro Model Torch Arm — avec rouleau pour conditions out-of-round
• Out-of-Round Roller Kit — compense jusqu'à 1/4" / 6 mm
• Cam-Adjustable Torch Carrier — réglage précis de profondeur ; réf. 03.0100.052
• Kits de boulons d'espacement et entretoises — usinage de précision, référencés par modèle

Téléchargements / Documentation
Manuels d'utilisation, brochures et documentation des kits retrofit sont disponibles auprès du fabricant pour les modèles MSA, 1SA, 2SA, 3SA, 4SA, 5SA, 6SA et 8SA.
