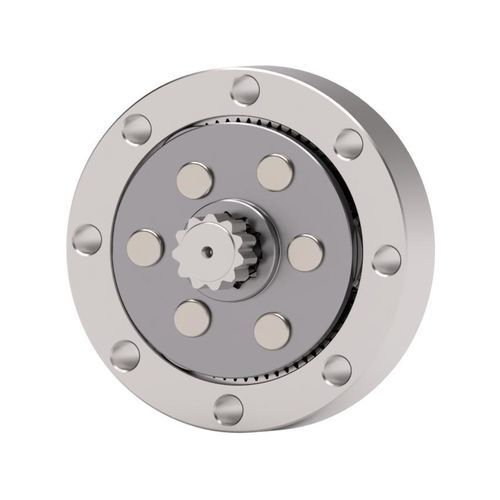

Réducteur planétaire LGU57-M8

coaxialà arbre à pignon10 - 20 Nm

Réducteur cycloïde — TOSCHTEC REDUCER (type-c)
Réducteur cycloïde compact conçu pour offrir un rapport de réduction élevé tout en conservant une épaisseur comparable aux réducteurs à engrenages conventionnels. Le principe cycloïdal permet d'obtenir des rapports de réduction supérieurs sans empiler plusieurs étages planétaires, réduisant ainsi l'encombrement pour la même épaisseur.

Applications

• Modules robotiques compacts
• Robots de service
• Véhicules légers et plateformes mobiles

Spécifications

• Rapport de réduction : 30:1 (configurable)
• Dimensions : Diamètre extérieur maximal Ø79 mm × largeur 37,8 mm (pièces du réducteur Ø63 mm × largeur 37,8 mm)
• Vitesse d'entrée admissible : 3 000 tr/min
• Couple de sortie admissible : 12 Nm
• Poids : env. 540 g
• Rendement : ~75 % (à 3 000 tr/min en entrée et 12 Nm en sortie)

Module planétaire haute performance pour rotation à grande vitesse
Les modules planétaires standards sont généralement limités à 1 000 tr/min en sortie. Grâce à l'amélioration de la structure des engrenages, nous avons développé un module planétaire haute performance capable de supporter des vitesses de sortie plus élevées, élargissant les cas d'utilisation nécessitant une vitesse de rotation accrue.

Modèle applicable
Série LGU75-M12

Spécifications

• Rapports de réduction : 4:1, 5:1
• Dimensions : Diamètre extérieur Ø75 mm ; Largeur 24,8 mm
• Vitesse de sortie admissible : 2 500 tr/min (4:1), 2 000 tr/min (5:1)
• Couple de sortie admissible : 25 Nm (4:1), 22 Nm (5:1) (valeurs applicables à la vitesse de sortie admissible)
• Poids : env. 500 g
• Jeu angulaire : 1,5°
• Rendement : 90–95 %

Caractéristiques techniques

• TOSCHTEC REDUCER (type-c) : Rapport de réduction 30:1 (configurable)
• TOSCHTEC REDUCER (type-c) : Diamètre extérieur maxi Ø79 mm × largeur 37,8 mm (pièces du réducteur Ø63 mm × largeur 37,8 mm)
• TOSCHTEC REDUCER (type-c) : Vitesse d'entrée admissible 3 000 tr/min
• TOSCHTEC REDUCER (type-c) : Couple de sortie admissible 12 Nm
• TOSCHTEC REDUCER (type-c) : Poids env. 540 g
• TOSCHTEC REDUCER (type-c) : Rendement ~75 % (à 3 000 tr/min en entrée et 12 Nm en sortie)
• Module planétaire haute performance (Série LGU75-M12) : Rapports 4:1 et 5:1
• Module planétaire haute performance : Diamètre extérieur Ø75 mm ; Largeur 24,8 mm
• Module planétaire haute performance : Vitesse de sortie admissible 2 500 tr/min (4:1), 2 000 tr/min (5:1)
• Module planétaire haute performance : Couple de sortie admissible 25 Nm (4:1), 22 Nm (5:1)
• Module planétaire haute performance : Poids env. 500 g
• Module planétaire haute performance : Jeu angulaire 1,5°
• Module planétaire haute performance : Rendement 90–95 %
