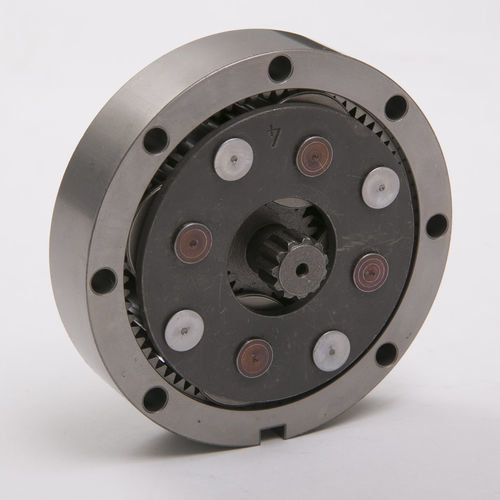

Réducteur planétaire LGU75-M12coaxialà arbre à pignoncannelé
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- planétaire
- Orientation des axes
- coaxial
- Type d'arbre
- cannelé, à arbre à pignon
- Couple
- 20 - 50 Nm
- Construction
- compact, modulaire
- Nombre d'étages
- mono-étagé, multi-étagé
- Performance
- haute performance, silencieux, à haute vitesse
- Applications
- machine, pour machine-outil, pour moteur électrique, pour applications industrielles, pour actionneur, pour machines, pour équipement de manutention, pour moteur DC, pour véhicules, pour applications automobiles
- Autres caractéristiques
- sur mesure, de haute qualité
- Vitesse de rotation
Max: 2 500 rpm
(15 707,9633 rad.min-1)Min: 2 000 rpm
(12 566,3706 rad.min-1)- Puissance
Max: 5,23 kW
(7,11 hp)Min: 4,61 kW
(6,27 hp)- Rapport de réduction
Max: 5 unit
Min: 4 unit
- Poids
500 g
(17,64 oz)
Description
Description
Le TOSCHTEC REDUCER (type-c) est un réducteur cycloïdal conçu pour fournir des rapports de réduction élevés avec une épaisseur axiale compacte. Grâce à son mécanisme cycloïdal, il permet un diamètre extérieur réduit et un rapport de réduction élevé tout en conservant la même épaisseur que les réducteurs à engrenages classiques.
Utilisation
Données techniques
Rapport de réduction : 30:1 (configurable)
Dimensions : Diamètre extérieur maximum φ79 mm × largeur 37.8 mm (pièces du réducteur φ63 mm × largeur 37.8 mm)
Vitesse d'entrée admissible : 3 000 rpm
Couple de sortie admissible : 12 Nm
Poids : env. 540 g
Rendement : 75 % (à 3 000 rpm en entrée et 12 Nm en sortie)
Caractéristiques techniques
Le TOSCHTEC REDUCER (type-c) est un réducteur cycloïdal conçu pour fournir des rapports de réduction élevés avec une épaisseur axiale compacte. Grâce à son mécanisme cycloïdal, il permet un diamètre extérieur réduit et un rapport de réduction élevé tout en conservant la même épaisseur que les réducteurs à engrenages classiques.
Utilisation
- Module robotique compact
- Robot de service
- Véhicule léger
Données techniques
Rapport de réduction : 30:1 (configurable)
Dimensions : Diamètre extérieur maximum φ79 mm × largeur 37.8 mm (pièces du réducteur φ63 mm × largeur 37.8 mm)
Vitesse d'entrée admissible : 3 000 rpm
Couple de sortie admissible : 12 Nm
Poids : env. 540 g
Rendement : 75 % (à 3 000 rpm en entrée et 12 Nm en sortie)
Caractéristiques techniques
- Rapport de réduction : 30:1 (modulable)
- Diamètre extérieur maximum : φ79 mm × largeur 37.8 mm (pièces du réducteur φ63 mm × largeur 37.8 mm)
- Vitesse d'entrée admissible : 3 000 rpm
- Couple de sortie admissible : 12 Nm
- Poids : env. 540 g
- Rendement : 75 % (à 3 000 rpm en entrée et 12 Nm en sortie)
VIDÉO
Catalogues
LGU75-M12
2 Pages
