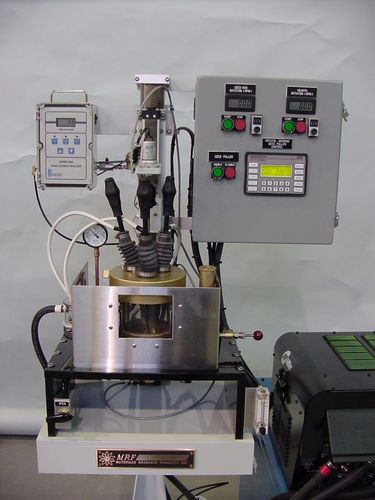

Four à chambre TA-200

de fusionde croissance cristallineélectrique

Notre four le moins cher pour faire croître des cristaux de taille laboratoire avec la méthode Czochralski est notre four de fusion à arc TA-200 avec l'option Crystal Growth. Cette option ajoute tous les composants utilisés pour la croissance de monocristaux de matériaux semi-conducteurs (silicium, germanium et arséniure de gallium), de métaux, de sels et de pierres précieuses synthétiques. Ce four utilise trois arcs électriques capables de faire fondre des matériaux à plus de 3500°C. Un germe de cristal fixé à la tige de germe descend ensuite dans le creuset de 2″ (50 mm) contenant la matière en fusion. Les commandes sont programmées pour tirer le cristal en croissance. La vitesse d'extraction est réglable et les contrôles sont précis jusqu'à 0,001 mm/min. Un moteur séparé est fourni pour faire tourner la tige de semence de 3/8", la hauteur maximale de traction est de 7″ (176 mm). Le creuset inférieur est également disponible avec un moteur de rotation. Spécifications générales pour la croissance de cristaux selon la méthode Czochralski vitesse de traction réglable jusqu'à 0,001 mm/min. course de 7″ (178 mm) creuset de 2″ (50mm) rotation réglable de la tige d'ensemencement Détails du four Détails du four de fusion à arc Pour plus de détails sur le four de fusion à arc, voir le four de fusion à arc TA-200. Les éléments décrits ci-dessous concernent uniquement la croissance des cristaux. Composants de l'extracteur de cristaux Un servomoteur et un entraînement pour contrôler la vitesse de déplacement Un réducteur de vitesse pour permettre des vitesses d'extraction lentes de 14 mm par minute à 0,001 mm par minute Une glissière de précision pour déplacer la tige d'ensemencement de haut en bas dans la chambre, avec une course de 178 mm Un moteur à courant continu permettant de faire tourner la tige de semence de 0 à 30 tours/minute Un joint étanche au vide autour de la tige de semence pour isoler l'environnement de la chambre Écran tactile pour faciliter la programmation et l'affichage de l'extracteur de cristaux Le boîtier de commande abrite tous les composants électriques
