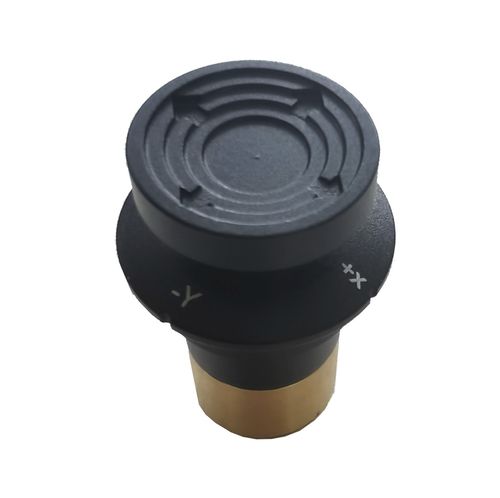

Cellule de charge en traction compression MKF-TFS-01

type bouton2 axespar jauge de contrainte

Capteur de force MKF-TFS01, monté sur panneau intégré, le matériau principal de la coque est un alliage d'aluminium aéronautique, dispositif de détection de force dynamique élevé intégré, sa sortie de changement de valeur de résistance est affectée par la force externe. Conception standard militaire nationale, forte correction expérimentale et linéaire dans toute la plage de température. Il convient aux systèmes de contrôle de tir d'armes, aux véhicules blindés, aux avions, au commandement et au contrôle, au contrôle de suivi, à la télécommande, à l'affichage visuel, aux équipements médicaux haut de gamme, etc. Matériel - acier inoxydable + alliage d'aluminium + cuivre à haute teneur en béryllium Type de soudage - Soudure Force opérationnelle - 0-15N, force de fonctionnement limite admissible : 120N Taille d'ouverture du panneau - Ø26, Ø19 Tension d'entrée - +5 VCC Zéro erreur - 2,5 ± 0,075 VCC Sortie à grande échelle (FS) - Maximum (3 ± 0,2) VCC ; Minimum (2 ± 0,2) VCC ; Coefficient de sensibilité à la température - ±0,4 % FS/℃ Coefficient de sensibilité à la température - ±0,06 %FS/℃ par degré Celsius Résolution - sortie continue, pas de zone morte Linéarité - >±2 % (pleine échelle) Couplage - 100 MΩ (sous 50 V) Tension de tenue diélectrique - 50 V, <1,0 mA Choc - +30g 11ms à moitié juste Vibration - Valeur maximale 10g, 55～2000HZ MTBF - 100 000 heures
