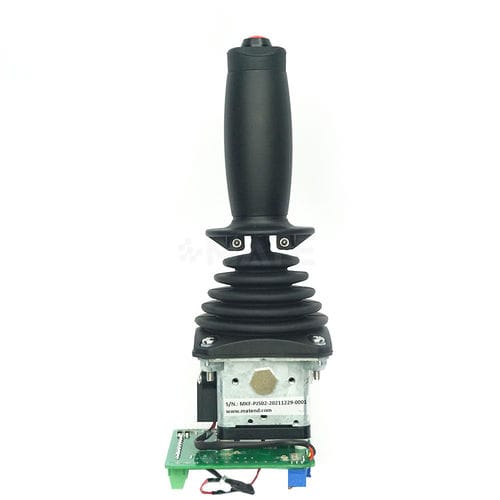

Rappel par ressort, actionné sur un ou deux axes
Direction transversale ou direction arbitraire actionnée en option
Potentiomètre ou détection d'angle à effet Hall, longue durée de vie
Micro-interrupteur à grand courant en option (10A à 30Vdc)
Diverses sorties en option
Diverses poignées en option
Potentiomètre
Résistance d'alimentation - <36Vdc
Résistance - 5KΩ, 10KΩ
Angle central - ±3°
Dissipation maximale - 0.2W
Entrée
Source de courant - 5±0.5Vdc
Courant d'alimentation - <11 mA (axe unique), <22 mA (double axe)
Tension de surcharge maximale autorisée - 20Vdc
Tension maximale autorisée inversée - -10Vdc
Tolérance de linéarité de sortie - <±0.2V
Avec amplificateur électronique
Tension d'alimentation - 18~36 Vcc (U21~U25)
Consommation de courant - 30 million cycles (Mechanical)
>200 000 cycles (électrique)
La resistance d'isolement - >100MΩ 500Vdc Compteur de résistance isolante
Angle de rupture - ±3°~ ±5°
Données environnementales
Température de fonctionnement - -30℃~+70℃
Température de stockage - -40℃~+85℃
Caractéristiques mécaniques
Angle de déplacement - ±25°
Type de fonctionnement - Retour du printemps
Force d'arrachement - 15N
Force de fonctionnement (max) - 30N
Force maximale admissible - >300N
Attendre la vie - >2 millions de cycles (potentiomètre), >5 millions de cycles (hall)
Poids - 460g (sans poignée)
