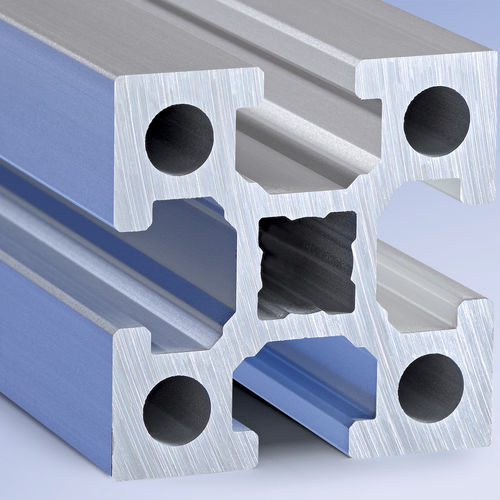

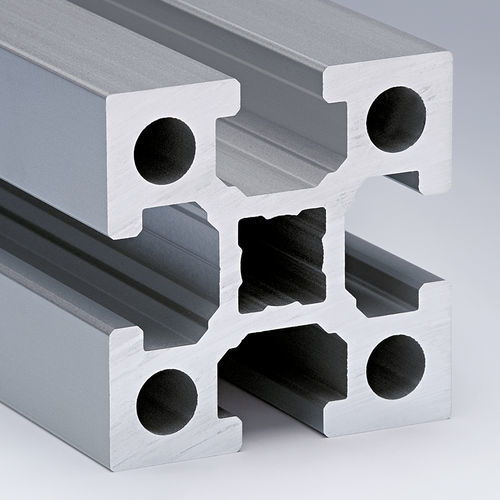

Profilé en aluminium 60 series

en aluminium anodisérainuréà section rectangulaire

Les profilés de construction de la série 60 sont basés sur des dimensions modulaires 60 x 60 mm et leurs multiples. Les domaines d'application classiques sont les bâtis de machines soumis aux plus hautes contraintes et les grands portiques habituellement réservés au secteur de la construction métallique. L'alliage d'aluminium de qualité supérieure AlMgSi 0,7 F27 utilisé pour la plupart des profilés garantit une rigidité et une résistance élevées des profilés. Avec leur géométrie innovante, ils peuvent être utilisés même pour les applications avec charges très élevées qui sont réservées normalement à la construction métallique. Le bon choix du profilé dépend du type d’application visé et des exigences liées concernant la contrainte et le design. Avec une largeur de rainure de 14 mm et une profondeur de rainure de 19 mm, ces profilés sont conçus pour l'utilisation de vis DIN M12. Il est toutefois possible d’utiliser des vis M6, M8 et M10 en option. Le canal de perçage situé au centre de la face avant ø = 14,5 mm est conçu pour l’usinage direct d'un taraudage M16 et pour un insert fileté autotaraudeur M12. Les canaux de perçage extérieurs ø = 10,5 mm sont conçus pour le taraudage direct d'un filet M12 de même que pour un insert fileté autotaraudeur M8 ou un filet rapporté Helicoil M10.
