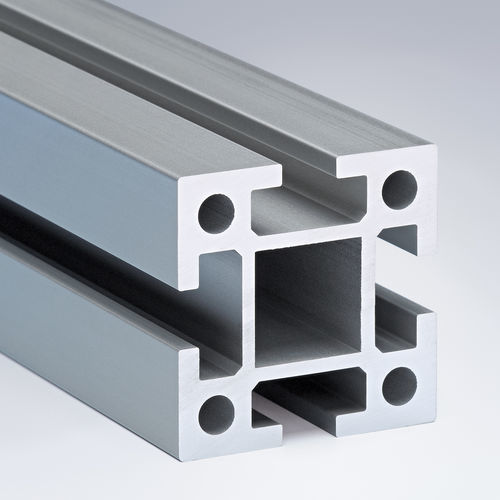

Profilé en aluminium 50 series
en aluminium anodisérainuréà section rectangulaire

profilé en aluminium
profilé en aluminium
profilé en aluminium
profilé en aluminium
profilé en aluminium
profilé en aluminium
profilé en aluminium
profilé en aluminium
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Matériau
en aluminium, en aluminium anodisé
Forme
rainuré, à section rectangulaire
Applications
de construction, de cadre, pour salle blanche, pour charges lourdes, pour garde-corps, pour bâti et cartérisation de machine, pour protection de machine, pour plate-forme, pour escalier, de protection, d'étanchéité, pour porte coulissante, pour bâti de convoyeur, pour la fabrication de support, pour bacs de stockage, pour escalier, pour convoyeur, pour le support de modules photovoltaïques, pour plancher ou marche, pour cartérisation, pour véhicule ferroviaire, de guidage, pour fenêtre, fonctionnel, pour l'agriculture, pour meuble étagère, pour l'industrie automobile, pour échelles
Autres caractéristiques
léger, fermé, forte charge, ouvert
Largeur

Min: 50 mm (2 in)

Max: 100 mm (3,9 in)

50 mm (2 in)

Hauteur

Min: 50 mm (2 in)

Max: 200 mm (7,9 in)

50 mm (2 in)

Description

Les profilés de construction de la série 50 sont basés sur des dimensions modulaires 50 x 50 mm et leurs multiples. Les domaines d'application classiques sont les bâtis de machines lourds, les cadres sous hautes contraintes statiques et les constructions porteuses. L'alliage d'aluminium de qualité supérieure AlMgSi 0,7 F27 utilisé pour la plupart des profilés garantit une rigidité et une résistance élevées des profilés. Avec leur géométrie innovante, ils sont parfaitement adaptés aux charges statiques élevées de la construction mécanique. Le profilé mk 2011 (100 x 100 mm) remplace par exemple le tube carré utilisé dans la construction métallique classique avec une épaisseur de paroi de 4 mm. Il est plus léger avec une flèche bien plus faible. Le bon choix du profilé dépend du type d’application visé et des exigences liées concernant la contrainte et le design. Avec une largeur de rainure de 10 mm et une profondeur de rainure de 12 mm, ces profilés sont conçus pour l'utilisation de vis DIN M8. Il est toutefois possible d’utiliser des vis M4, M5 et M6 en option. Les canaux de perçage extérieurs des profilés sont prévus pour l’usinage de taraudages et l’ajout d’inserts filetés ou d’inserts Helicoil. Nos profilés pour salle blanche sont parfaitement adaptés aux zones soumises à des exigences élevées en matière de propreté et de design. Ils se distinguent par une surface fermée et parfaitement plane. Les profilés télescopiques complètent le large assortiment de la série 50. Certaines sections de profilés sont de plus disponibles en tant que profilé cintré.
