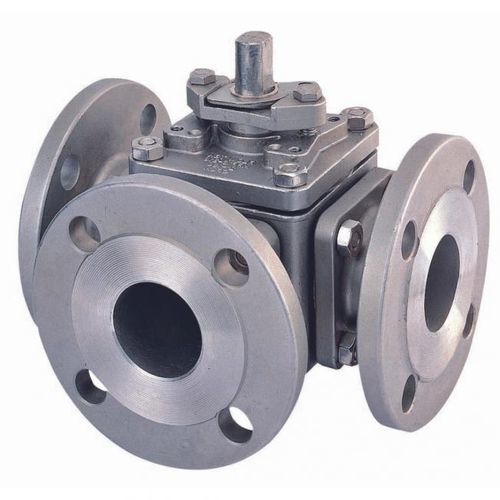

Vanne d'aiguillage à usage polyvalent V33 series

pour produits chimiques3 voies4 voies

Overview
Vanne à bille multiposte compacte disponible en configurations 3, 4 et 5 voies pour l'aiguillage et l'isolement de plusieurs lignes de process. Corps en acier inoxydable CF8M avec dispositions de ports interchangeables adaptées aux exigences du process et aux normes de tuyauterie.

Specifications
Conception : 3/4/5-voies
Type de port : multi-port
Gamme de tailles : 1/4" à 2"
Pression nominale : jusqu'à 1000 PSI
Matériau du corps : CF8M (acier inoxydable)
Matériaux des sièges : PTFE / RTFE
Raccords : NPT, BSP, BSPT
Température de service : -20°C à +180°C

Features

• Disponible en configurations 3, 4 et 5 voies
• Dispositions de ports multiples pour des trajectoires d'écoulement sur mesure
• Conception compacte, gain de place
• Tige anti-extraction pour une maintenance sécurisée
• Actionnement quart de tour pour des commutations rapides

Applications

• Aiguillage de flux complexes et systèmes de dérivation
• Collecteurs et systèmes d'échantillonnage
• Instrumentation et panneaux de contrôle
• Automatisation de process et systèmes pilotes
• Procédés chimiques et pétrochimiques

Technical specifications

• Conception : 3/4/5-voies
• Port : multi-port
• Taille : 1/4" à 2"
• Pression maximale : 1000 PSI
• Corps : CF8M (acier inoxydable)
• Sièges : PTFE / RTFE
• Raccords : NPT, BSP, BSPT
• Plage de température : -20°C à +180°C
• Tige : anti-extraction
• Actionnement : quart de tour
