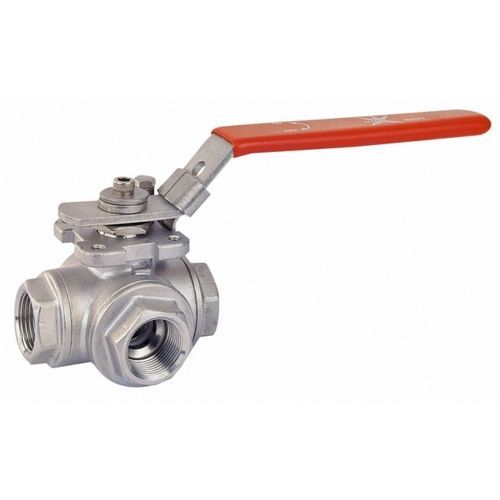

Vanne d'aiguillage à usage polyvalent

pour produits chimiquesmultivoies3 voies

Aperçu du produit
Vanne à boisseau sphérique 3 voies destinée à la dérivation et au mélange des fluides dans les installations industrielles. Disponible en boisseau L (L-port) ou T (T-port) selon les chemins d'écoulement requis. Corps en CF8M ou WCB, sièges en PTFE ou RTFE et arbre anti-extraction. Poignée verrouillable et interface de montage direct pour actionneurs disponibles.

Spécifications

• Conception : 3 voies
• Orifices : L-port / T-port
• Plage de tailles : 1/4" à 4"
• Pression maximale : 1000 PSI
• Matériaux du corps : CF8M (inox) ou WCB (acier)
• Matériaux des sièges : PTFE ou RTFE
• Raccords : NPT, BSP, Bride
• Température de fonctionnement : -20°C à +180°C
• Arbre : anti-extraction

Caractéristiques

• Configurations L-port et T-port
• Fonctions de dérivation et de mélange
• Arbre anti-extraction pour sécurité opérateur
• Poignée verrouillable
• Option de montage direct pour actionneurs

Applications

• Dérivation de flux
• Mélange de flux
• Systèmes de dérivation (bypass)
• Lignes de contrôle de process
• Procédés chimiques

Caractéristiques techniques

• Conception : vanne à boisseau sphérique 3 voies multi-orifices
• Options d'orifice : L-port, T-port
• Tailles : 1/4"–4"
• Classe de pression : jusqu'à 1000 PSI
• Corps : CF8M ou WCB
• Sièges : PTFE ou RTFE
• Raccords : NPT / BSP / Bride
• Température : -20°C à +180°C
• Arbre : anti-extraction ; poignée : verrouillable ; montage direct disponible
