Vanne à boisseau sphérique 93
pneumatiqueà actionneur électriquemanuelle

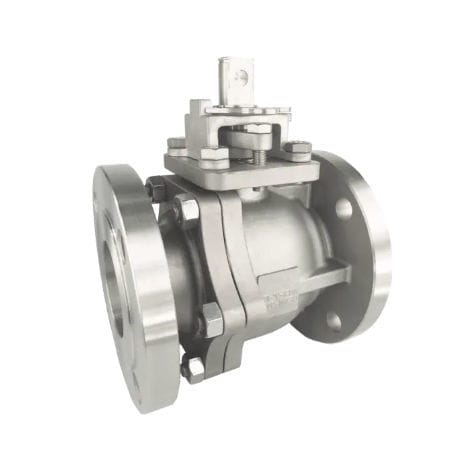

Vanne à boisseau sphérique - 93 - MARSVALVEUK - pneumatique / à actionneur électrique / manuelle
Vanne à boisseau sphérique - 93 - MARSVALVEUK - pneumatique / à actionneur électrique / manuelle
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de MARSVALVEUK

Caractéristiques

Type
à boisseau sphérique
Actionnement
manuelle, pneumatique, à actionneur électrique
Corps
à bride, avec raccordement par bride ISO, en ligne, 2 pièces, avec revêtement
Applications
pour bride, pour réducteur
Matière
en inox, en acier au carbone, en PTFE
Autres caractéristiques
ISO, à passage intégral, à verrouillage, avec actionneur, avec soufflet d’étanchéité, avec poignée de commande, sécurité feu
DN

Max: 200 mm
(7,874 in)

Min: 15 mm
(0,591 in)

Pression

Max: 16 bar
(232,1 psi)

Min: 0 bar
(0 psi)

Température

Max: 180 °C
(356 °F)

Min: -20 °C
(-4 °F)

Description

Présentation
  • Vanne à boisseau sphérique à brides en deux parties destinée à l'isolation économique et à l'entretien en ligne. Conception à passage intégral réduisant la chute de pression.


Caractéristiques principales
  • Corps boulonné en deux parties facilitant la maintenance et le remplacement des sièges
  • Passage intégral (full bore) pour une perte de charge réduite
  • Matériaux des sièges : PTFE et variantes renforcées disponibles
  • Matériaux du corps : options acier au carbone (WCB) et acier inoxydable (CF8M)
  • Actionnement : levier manuel, réducteur ou actionneurs pneumatiques/électriques montés ISO 5211


Spécifications techniques
  • Classe de pression : jusqu'à PN16 (autres classes sur demande)
  • Plage de température : env. -20°C à +180°C selon le matériau du siège
  • Tailles : DN15–DN200 (½"–8")
  • Raccords : brides à surf. relevée conformes EN 1092-1 / ASME B16.5


Applications
  • Adaptée à l'eau, aux hydrocarbures, au gaz, au HVAC et aux process industriels généraux
  • Usages courants : vannes d'isolement, coupure de ligne, dérivation et mélange


Options et maintenance
  • Options : dispositif de verrouillage, tige anti-expulsion, sièges coupe-feu, revêtements spéciaux
  • La construction en deux parties permet l'entretien en ligne des sièges et de la tige sans retirer la tuyauterie


Conformité et commande
  • Fabriquée selon les normes industrielles courantes ; certificats spécifiques fournis sur demande
  • Pour la commande, préciser la taille, les matériaux corps/siège, la classe de pression et le type d'actionnement
