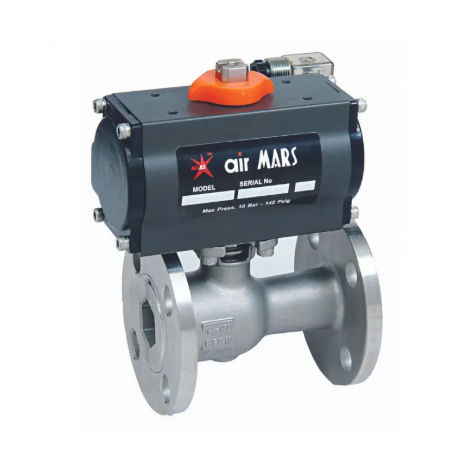

Vanne à boisseau sphérique 91D

pneumatiqueélectriquemanuelle

Présentation

Les vannes à boisseau sphérique monobloc à brides UBF Series sont des vannes à corps monobloc conçues pour les fonctions d'ouverture/fermeture et de régulation dans les réseaux fluides industriels. Elles permettent une installation compacte et des raccordements par brides standardisés.

Caractéristiques techniques

• Construction monobloc (one-piece)
• Extrémités à brides compatibles avec les standards EN/ASME
• Corps à passage intégral (full bore) ou passage réduit
• Diamètres nominaux DN15–DN300
• Classe de pression jusqu'à PN16 / ANSI 150
• Sièges: PTFE et options PTFE renforcé
• Étanchéité tige: garniture, joints toriques ou tige anti-extraction

Matériaux et normes

• Corps: acier carbone (WCB) ou acier inoxydable (CF8M)
• Boisseau: acier inoxydable
• Sièges: PTFE / RTFE
• Fabrication et essais selon normes industrielles courantes; essais disponibles selon API 598 / ISO 5208
• Compatibilité brides: EN 1092-1 / ASME B16.5

Applications

• Traitement et distribution d'eau
• Réseaux pétrole et gaz
• Procédés chimiques et pétrochimiques
• Chauffage, ventilation, climatisation et circuits vapeur
• Isolation et contrôle industriels généraux

Options et personnalisations

• Actionneurs électriques ou pneumatiques; levier manuel ou réducteur
• Exécutions coupe-feu et emission fugitives
• Revêtements spéciaux, manteau chauffant et normes de brides sur demande
• Instrumentation et retour de position

Informations de commande

• Préciser modèle UBF Series, DN, classe PN/ANSI, matériau du corps, matériau du siège, type de passage (full/reduced), norme de brides et options requises
• Plans, certificats et essais d'usine disponibles sur demande
