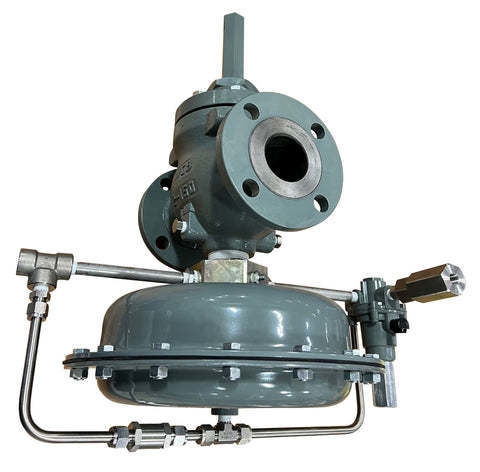

Régulateur de pression pour air P1098

pour gazà diaphragmeen acier

Description du produit
Le régulateur réducteur de pression BelGAS P1098 est un régulateur piloté conçu pour le contrôle de forts débits de gaz avec des pressions de sortie allant de pouces de colonne d'eau jusqu'à 75 PSIG selon le pilote choisi. Il intègre un système pilote à deux voies et une grande membrane d'actionneur pour une réponse rapide et précise. Le pilote amplifie la commande vers la vanne principale; un orifice à bord vif et un siège souple assurent une fermeture étanche aux bulles.

Caractéristiques clés

• Plusieurs options de pilotes couvrant des pressions de sortie basses à élevées
• Pression d'entrée maximale de la vanne principale variable selon le pilote (jusqu'à 600 PSIG)
• La pression de chargement s'échappe en aval (pas de décharge atmosphérique)
• Le pilote amplifie la vanne principale pour un contrôle précis
• Options de raccordement : NPT ou bride (150 RF, 300 RF)
• Kits de rénovation et pièces détachées disponibles

Applications

• Postes de régulation ville/réseau
• Chaudières commerciales et industrielles
• Fours, ovens et chauffages de procédé
• Systèmes de distribution de gaz et d'air d'usine

Spécifications techniques

• Modèle : P1098
• Piloté : Oui
• Plages de ressort/pilotes disponibles : P600, PL81, PL84, PL61LD, PL61LE, PL61H, PL61HP (plages de 4" WC jusqu'à 300 PSIG selon le pilote)
• Pression d'entrée max selon pilote : P600 : 150 PSIG ; PL81 : 250 PSIG ; PL84 : 150 PSIG ; PL61LD / PL61LE : 160 PSIG ; PL61H : 400 PSIG ; PL61HP : 600 PSIG
• Raccordements : NPT ou bride (150 RF, 300 RF)
• Kits de rénovation : Disponibles

Matériaux et températures

• Corps : acier WCB ; Capot : acier ; Pièces internes : 316 inox
• Membranes : Nitrile ou FKM (fluorocarbone)
• Plages de température : Nitrile : -20 à 180°F ; Fluorocarbone : 0 à 300°F

Informations de commande
Préciser le modèle P1098, l'option pilote souhaitée, le type de raccordement et la classe de bride lors de la commande. Contacter BelGAS pour les kits de rénovation et les pièces détachées.
