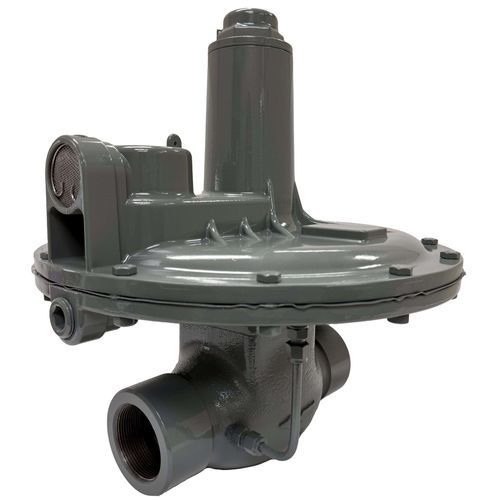

Régulateur de pression pour propane P134

pour gaz naturelde gazà diaphragme

Vue d'ensemble du produit
Le régulateur de pression P134 est un régulateur manuel, à action directe, à ressort et réglable, destiné aux installations gaz industrielles et commerciales. Il intègre un enregistrement de pression interne via un tube de Pitot intégré reliant le port de sortie à la chambre du diaphragme, supprimant la nécessité d'une conduite de contrôle externe. Un diaphragme équilibré réduit l'influence des variations de pression d'alimentation et la conception limite les changements brusques en aval pouvant provoquer des arrêts de sécurité.

Caractéristiques

• Enregistrement interne (tube de Pitot intégré)
• Manuel, action directe, à ressort et réglable
• Diaphragme équilibré pour compenser les variations de pression d'alimentation
• Adapté aux applications de surveillance et de contrôle
• Large choix de plages de ressort principal
• Kits de réparation disponibles
• Taille de raccord 2" NPT; connexions : NPT ou brides
• Plage de température : -40°F à 200°F

Applications

• Régulation de gaz industriels et commerciaux
• Régulation du gaz naturel et du propane
• Moteurs à gaz et compresseurs
• Chaudières et fours

Caractéristiques techniques
Modèle : P134
Série : P134
Taille de raccord : 2" NPT
Options - Orientation du port : Up (Standard)
Options - Orientation du bonnet : 12 O'Clock; 3 O'Clock; 6 O'Clock (Standard); 9 O'Clock
Matériau de la garniture : Nitrile; Fluorocarbone
Matériau du corps : Fonte; Acier
Kits de réparation : Oui
Plages de ressort : Plusieurs plages principales : 2-4" WC (0.005-0.010 BAR); 3.5-6" WC (0.009-0.015 BAR); 5-9" WC (0.012-0.022 BAR); 6-14" WC (0.015-0.035 BAR); 8.5-18" WC (0.021-0.045 BAR); 14-28" WC (0.035-0.070 BAR); 0.75-2 PSIG (0.052-0.138 BAR) (versions H & L selon spécification); 1.5-3 PSIG (0.103-0.207 BAR) (version H); 2-5 PSIG (0.138-0.345 BAR); 5-10 PSIG (0.345-0.689 BAR)
À action pilote : Non
Matériau de l'orifice : Aluminium
Types de connexion : NPT; Bride (125 FF; 150 RF)
Matériau du diaphragme : Nitrile ou Fluorocarbone
Plage de température : -40°F à 200°F
Pression maximale d'entrée : 125 PSIG (varie selon version)
Pression de sortie maximale : jusqu'à 15 PSIG (varie selon version)
Matériaux - Vis de réglage : Aluminium ou Laiton; Corps : Fonte ou Acier; Bonnet : Aluminium; Cage : Aluminium; Diaphragme : Nitrile ou Fluorocarbone
