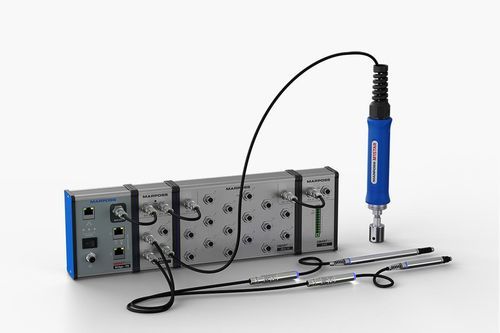

Système de mesure de diamètre SmartNet

de positionde distancede longueur

Présentation
SmartNet est un réseau d'acquisition de mesures modulaire conçu pour les applications industrielles. Le système configure automatiquement les capteurs connectés et centralise l'acquisition des mesures pour une intégration avec les automates et les PC via Ethernet et Fieldbus.

Capteurs compatibles

• Sondes à pointe (pencil probes)
• Calibres à fiche (plug gauges)
• Cellules de mesure
• QuickBlocks
• Autres capteurs Marposs équipés du connecteur SMART

Principales caractéristiques

• Architecture modulaire pour des topologies de capteurs flexibles
• Reconnaissance et configuration automatique des capteurs
• Connecteur SMART avec numérisation et linéarisation embarquées
• LED bicolore 360° pour un retour d'état instantané
• Connecteur push-pull pour des branchements sans outil
• Versions Ethernet et Ethernet+Fieldbus (ex. ProfiNet)

Avantages

• Réduction du temps de mise en service grâce à la configuration automatique
• Mesures synchronisées sur l'ensemble du réseau
• Acquisition haute résolution adaptée aux applications de précision
• Évolutivité jusqu'à 250 capteurs par réseau
• Intégration facilitée avec automates et systèmes tiers

Caractéristiques / spécifications techniques

• Jusqu'à 250 capteurs par réseau
• Versions de câble capteur : 20 cm et 2 m
• Jusqu'à 32,000 mesures synchronisées/s par point de mesure (avec 40 points connectés) ; 15,000 avec 100 capteurs
• Jusqu'à 1,5 million de mesures/s sur le bus de communication
• LED visible à 360° sur le connecteur SMART
