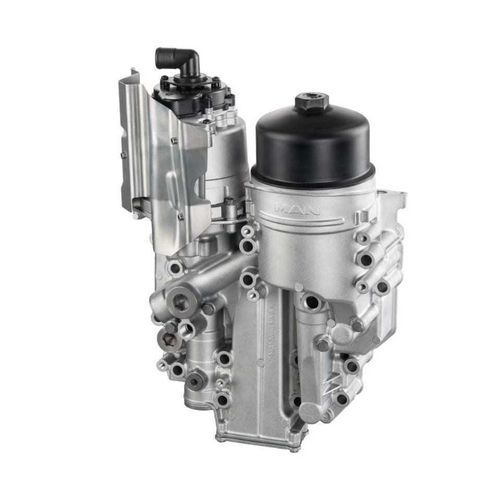

Cartouche filtrante à huile

de profondeurpour applications industriellespour l'industrie automobile

Présentation
Les filtres à huile éliminent les particules solides de l'huile qui s'accumulent dans le circuit de lubrification en raison de la contamination et de l'usure. Grâce à une filtration des particules performante et une grande capacité de rétention de saletés, les filtres à huile moteur MANN+HUMMEL offrent une protection optimale et permettent des intervalles de maintenance prolongés même dans des conditions d'exploitation difficiles. Ils contribuent à un fonctionnement durable et économique des moteurs de véhicules utilitaires et d'applications industrielles.

Gamme de produits
Les systèmes de filtrage d'huile moteur MANN+HUMMEL sont disponibles sous forme de filtres vissables (spin-on) ainsi que de modules filtrants. Selon les exigences, différents médias filtrants MULTIGRADE avec des classes de filtration, des tailles et des intervalles de maintenance variés peuvent être utilisés pour protéger le moteur contre l'usure. Des fonctions supplémentaires telles que refroidissement d'huile, mesure de pression et de température d'huile ainsi que séparation des suies peuvent être intégrées en option dans des modules filtres adaptés aux besoins des constructeurs de véhicules utilitaires et d'applications industrielles.

Interface à baïonnette WAVELOCK
L'interface à baïonnette innovante WAVELOCK pour applications liquides permet un entretien simple, rapide et propre. Le concept à trois ailettes de baïonnette permet un montage/démontage par rotation de 90° sans outil spécial, réduisant ainsi le temps et l'effort de maintenance.

Caractéristiques techniques (table)
Caractéristiques techniques | Filtres à huile
Gamme de débit | 10 à 200 l / min
Efficacité de séparation | 50 % à 7 à 20 µm
Intervalle de service | 2 ans et jusqu'à 300 000 km
Température de fonctionnement | -40 à 130 °C

Avantages produit

• Efficacité système maximale grâce à une grande capacité de rétention des saletés avec une perte de charge minimale
• Disponible avec divers médias filtrants MULTIGRADE haute performance et respectueux de l'environnement
• Entretien rapide, facile et propre

Modules filtres à huile

• Conceptions robustes répondant aux exigences techniques les plus élevées
• Intégration de diverses fonctions pour satisfaire les demandes clients (p. ex. contrôle de pression et de température)

Filtres vissables (spin-on)

• Conception standardisée
• Disponibilité rapide à l'échelle mondiale

Détails performants — verrou à baïonnette WAVELOCK
Les filtres vissables MANN+HUMMEL sont éprouvés depuis des années et offrent une protection optimale. Le verrou à baïonnette développé par MANN+HUMMEL fixe de nouvelles références pour un entretien facilité et une réduction des coûts de maintenance. La connexion à baïonnette est conçue pour des changements de filtre sans outil, des couples de desserrage et de serrage clairement définis réduisent les erreurs d'assemblage, et la conception évite les filets dans la zone d'écoulement pour améliorer la propreté des composants.

Conception
Le concept WAVELOCK est largement comparable au filtre vissable conventionnel en termes d'écoulement (entrée axiale, flux de l'extérieur vers l'intérieur à travers l'élément filtrant, fluide nettoyé sortant par le centre). Des joints toriques radiaux assurent l'étanchéité à l'environnement et entre les côtés sale et propre. La conception modulaire permet l'intégration de fonctions supplémentaires telles qu'une soupape by-pass ou une membrane anti-drainage.

Connexion du filtre WAVELOCK à la bride
L'innovation clé est un concept à trois ailettes de baïonnette pour un entretien rapide et sans outil par rotation de 90°. L'étanchéité entre la tête de filtre et le filtre WAVELOCK est assurée par deux joints toriques radiaux ; l'étanchéité sous pression garantit la fiabilité à haute pression et compense les mouvements relatifs.

Système de filtre modulaire
Le concept WAVELOCK est intégré dans un système modulaire couvrant un large éventail d'applications (huile, huile hydraulique, carburant et préfiltre carburant). Différentes tailles, exigences de filtration et fonctions supplémentaires peuvent être combinées. Les variantes incluent des têtes avec pompe manuelle ou pompe électrique ; les filtres WAVELOCK sont disponibles en plusieurs longueurs et avec des options telles que séparation d'eau, chauffe-pantalon électrique ou capteur d'eau.

Avantages du système WAVELOCK

• Entretien sans outil et donc rapide
• Combine la simplicité et la variabilité d'un filtre vissable avec les exigences modernes des systèmes de filtration
• Connexion à baïonnette brevetée comme interface entre filtre vissable et tête de filtre, permettant la protection contre la copie et empêchant l'utilisation de filtres de qualité inférieure
• Fiabilité opérationnelle accrue grâce aux joints radiaux vers l'environnement et entre les côtés sale et propre
• Amélioration de la propreté des composants en éliminant les filets dans la zone d'écoulement
• Conception robuste basée sur des composants de filtres vissables éprouvés
• Conception modulaire couvrant différentes tailles et fonctions
• Amélioration du coût total de possession

Documents disponibles
WAVELOCK flyer (PDF, 2 MB) ; WAVELOCK service instruction (PDF, 477 KB).

Caractéristiques / spécifications techniques

• Gamme de débit : 10 à 200 l / min
• Efficacité de séparation : 50 % à 7 à 20 µm
• Intervalle de service : 2 ans et jusqu'à 300 000 km
• Température de fonctionnement : -40 à 130 °C
• Types disponibles : filtres vissables (spin-on) et modules filtrants
• Fonctions intégrées optionnelles : refroidissement d'huile, mesure de pression d'huile, mesure de température d'huile, séparation des suies
• Médias filtrants : médias MULTIGRADE haute performance (diverses classes)
• Interface à baïonnette WAVELOCK pour maintenance sans outil et intégration modulaire
