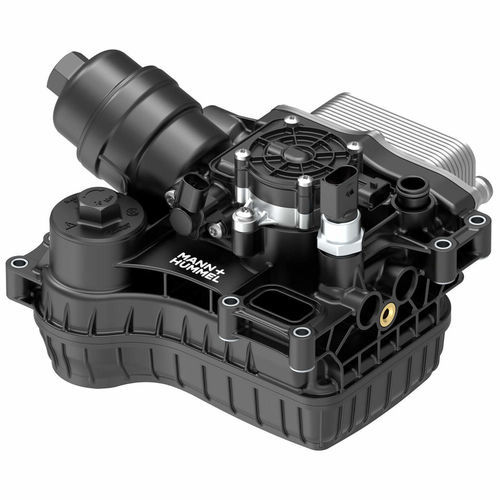

Groupe de filtration de pression

à siphonà plaquesbypass

Présentation
Les particules de saleté dans l'huile provoquent l'usure et des dommages aux transmissions des voitures particulières. Les filtres à huile de transmission côté aspiration et côté pression de MANN+HUMMEL garantissent une excellente propreté d'huile grâce à des médias filtrants très performants et protègent de manière fiable les transmissions. Le design côté aspiration sous forme d'élément plat offre une grande surface filtrante pour une haute capacité de rétention de poussières et une faible perte de charge. Les filtres côté pression sont constitués d'un boîtier plastique avec clapet de dérivation intégré et conviennent aux espaces d'installation restreints.

Caractéristiques techniques (tableau)
Caractéristiques techniques | Filtre côté aspiration | Filtre côté pression
Plage de débit volumique | Jusqu'à 70 l/min | Jusqu'à 70 l/min
Efficacité de séparation | Beta 22 µm(c) ≥ 200 (selon ISO 16 889) | Beta 5 µm(c) ≥ 200 (selon ISO 16 889)
Intervalle de maintenance | Application durée de vie | Application durée de vie
Température de fonctionnement | 40 °C à +150 °C | 40 °C à +150 °C
Perte de charge | < 0,15 bar @ 24 mm²/s | < 0,5 bar @ 24 mm²/s

Avantages produit

• Médias filtrants très performants assurant une excellente propreté d'huile
• Utilisation optimale de l'espace d'installation
• Grille de support pour une bonne stabilité des plis et une faible perte de charge
• Technologie de plis éprouvée offrant une grande surface filtrante, une forte capacité de retenue de poussières et une faible perte de charge

Filtres de transmission côté aspiration

• Empaquetage de plis injecté intégré au boîtier pour une utilisation optimale de l'espace
• Vanne de dérivation protégée par une grille assurant un débit d'huile propre en conditions extrêmes

Filtres de transmission côté pression

• Montage facile
• Vanne de dérivation intégrée assurant le débit d'huile même en conditions extrêmes

Informations complémentaires
Huile propre pour la motorisation électrique : pour garantir des performances constamment élevées, les transmissions modernes nécessitent des filtres à huile efficaces. Cela s'applique également aux systèmes de propulsion alternatifs. MANN+HUMMEL propose donc un système de filtre compact pour eAxles et transmissions hybrides intégrant de nombreuses fonctions.

Caractéristiques / spécifications techniques

• Application : Filtration d'huile de transmission pour voitures particulières (solutions côté aspiration et côté pression)
• Plage de débit volumique : jusqu'à 70 l/min
• Efficacité de séparation : aspiration Beta 22 µm(c) ≥ 200 (selon ISO 16 889) ; pression Beta 5 µm(c) ≥ 200 (selon ISO 16 889)
• Intervalle de maintenance : application durée de vie
• Plage de température de fonctionnement : 40 °C à +150 °C
• Perte de charge : aspiration < 0,15 bar @ 24 mm²/s ; pression < 0,5 bar @ 24 mm²/s
• Remarques de conception : aspiration — empilement de plis plat/injecté pour grande surface filtrante et compacité ; pression — boîtier plastique avec clapet de dérivation intégré (assure le débit d'huile en conditions extrêmes)
• Avantages : forte capacité de retenue des poussières, faible perte de charge, bonne stabilité des plis, utilisation optimale de l'espace d'installation
