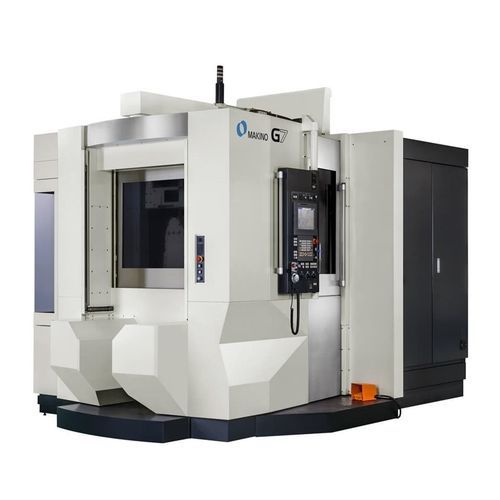

Centre d'usinage CNC 5 axes G7

horizontal60 outilsde fraisage

Présentation du produit
Le Makino G7 est un centre d'usinage horizontal 5 axes combinant rectification, fraisage, perçage et taraudage en une seule configuration. Conçu pour les matériaux exigeants et les géométries complexes, il réduit les temps non productifs en regroupant plusieurs opérations sur une même machine.

Applications

• Rectification d'Inconel® et d'alliages à base de nickel
• Rectification de profils de type root‑form
• Rectification de pales et d'aubes de turbine pour l'aéronautique

Résumé technique

• A-Axe : Aucun
• B-Axe : 270° (-90° à +180°)
• C-Axe : 360°
• Vitesse broche : 12 000 tr/min
• Rapide : 48 000 mm/min (X,Y) & 43 000 mm/min (Z)
• Avance d'usinage : 48 000 mm/min (X,Y) & 43 000 mm/min (Z)
• Pièce maxi : 535 Ø x 400 SR
• Charge maximale : 120 kg
• Capacité ATC : 60 outils
• Longueur maxi outil (CAT) : 360 mm
• Longueur maxi outil (HSK) : 420 mm
• Diamètre maxi outil : 70 mm / 220 mm (avec limitation)
• Poids maxi outil : 12 kg

Notes d'exploitation
Le G7 permet le passage du fraisage à la rectification sur la même machine, réduisant l'investissement en équipements et permettant plusieurs opérations en une seule installation afin d'éliminer les temps hors coupe. Il convient particulièrement aux matériaux à base de nickel et aux géométries root‑form rencontrées dans la fabrication aéronautique.

Caractéristiques / spécifications

• Palette : 250 mm (9.8 in)
• Course X : 690 mm (27.2 in)
• Course Y : 650 mm (25.6 in)
• Course Z : 730 mm (28.7 in)
• A-Axe : Aucun
• B-Axe : 270° (-90° à +180°)
• C-Axe : 360°
• Vitesse broche : 12 000 tr/min
• Rapide (X,Y) : 48 000 mm/min (1,890 ipm)
• Rapide (Z) : 43 000 mm/min (1,693 ipm)
• Avance d'usinage (X,Y) : 48 000 mm/min (1,890 ipm)
• Avance d'usinage (Z) : 43 000 mm/min (1,693 ipm)
• Pièce maxi : 535 Ø x 400 SR (21 in Ø x 15.7 in SR)
• Charge maximale : 120 kg (265 lbs)
• Capacité ATC : 60 outils
• Longueur maxi outil (CAT) : 360 mm (14.2 in)
• Longueur maxi outil (HSK) : 420 mm (16.5 in)
• Diamètre maxi outil : 70 mm / 220 mm * (2.8 in / 8.7 in * avec limitation)
• Poids maxi outil : 12 kg (26 lbs)
