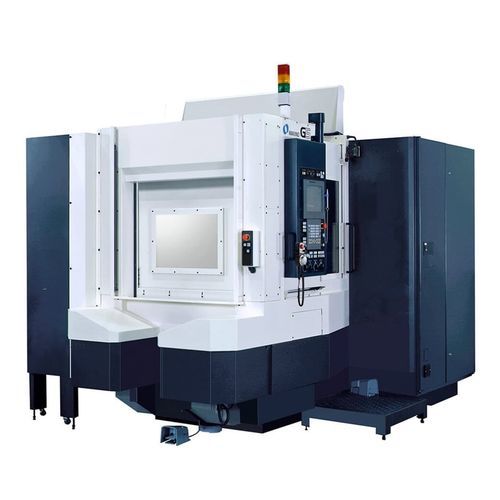

Centre de rectification pour pales de turbines G5

horizontalCNC5 axes

Vue d'ensemble
Rectifieuse CNC 5 axes conçue pour les pièces de turbine de haute précision et les composants rotatifs complexes.

Résumé du produit
La G5 est un centre d'usinage horizontal 5 axes qui combine rectification, fraisage, perçage et taraudage en une seule configuration. En permettant plusieurs opérations sur la même machine, la G5 supprime les temps hors coupe non productifs, réduit les investissements en équipements et raccourcit les délais de production — des atouts essentiels pour l'aéronautique et la fabrication de pièces rotatives de précision.

Capacités clés

• Configuration horizontale 5 axes (axes B et C)
• Rectification, fraisage, perçage et taraudage intégrés sur une seule machine
• Usinage en une seule mise en place pour éliminer les temps hors coupe
• Conçue pour composants de turbine de haute précision et géométries complexes
• Changeur d'outils automatique (ATC) 60 positions pour outillage flexible

Spécifications techniques (métriques)
Axe A : Aucun
Axe B : 270° (-90° à +180°)
Axe C : 360°
Vitesse broche : 12 000 tr/min
Vitesse de déplacement rapide : 48 000 mm/min
Vitesse d'avance de coupe : 48 000 mm/min
Envelope pièce maxi : Ø 440 x 380 SR
Charge maximale : 120 kg
Capacité ATC : 60 outils
Longueur outil maxi (CAT) : 360 mm
Longueur outil maxi (HSK) : 400 mm
Diamètre outil maxi : 70 mm / 220 mm (avec limitation)
Poids outil maxi : 12 kg

Spécifications techniques (impériales)
Pallette : 9.8"
Déplacement X : 20.5"; Y : 22.0"; Z : 23.6"
Axe A : Aucun
Axe B : 270° (-90° à +180°)
Axe C : 360°
Vitesse broche : 12 000 rpm
Vitesse de déplacement rapide : 1 890 ipm
Vitesse d'avance de coupe : 1 890 ipm
Envelope pièce maxi : Ø 17.3 x 15 SR
Charge maximale : 265 lbs
Capacité ATC : 60 outils
Longueur outil maxi (CAT) : 14.2"
Longueur outil maxi (HSK) : 15.7"
Diamètre outil maxi : 2.8" / 8.7" (avec limitation)
Poids outil maxi : 26 lbs

Applications / Avantages

• Associe fraisage et rectification en une seule mise en place pour supprimer les opérations non productives
• Réduit l'empreinte d'équipement et les délais de production
• Optimisée pour composants de turbine et autres pièces rotatives de précision utilisées en aéronautique et en production d'énergie

Détails du modèle

• Modèle : G5 (rectifieuse CNC 5 axes)
• Axes : B 270° (-90° à +180°) ; C 360° ; pas d'axe A
• Vitesse broche : 12 000 tr/min
• Vitesse de déplacement rapide / avance coupe : 48 000 mm/min (1 890 ipm)
• Envelope pièce maxi : Ø 440 x 380 SR (Ø 17.3 x 15 SR)
• Charge maximale : 120 kg (265 lbs)
• Outillage : ATC 60 positions ; longueur outil maxi CAT 360 mm / 14.2" ; longueur outil maxi HSK 400 mm / 15.7"
• Diamètre outil maxi : 70 mm / 220 mm (avec limitation) — 2.8" / 8.7" (avec limitation)
• Poids outil maxi : 12 kg (26 lbs)
