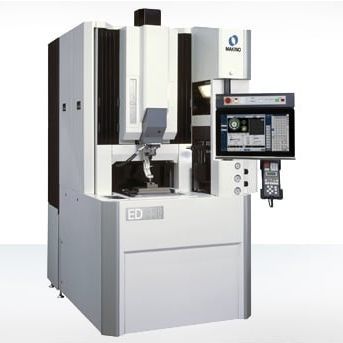

Machine d'électroérosion par enfonçage EDFH-1

par enfonçageSEDMde haute précision

Présentation
L'EDFH-1 intègre l'électroérosion par enfonçage (sinker EDM) ultra-précise et le perçage EDM de haute précision sur une même plateforme compacte conçue pour la stabilité thermique, la précision mécanique durable et l'ergonomie opérateur. La machine permet à la fois le perçage EDM de haute précision et le traitement sinker EDM standard tout en conservant un contrôle de profondeur au micromètre et des états de surface fins.

Performances clés et capacités

• Finitions de surface jusqu'à 1,3 µin Ra (0,25 µm Rz)
• Générateur capable de produire des rayons d'angle intérieurs aussi petits que 5 microns (0,0002″)
• Vitesse de saut de l'axe Z : 10 m/min (394 ipm)
• Capacité de contrôle de profondeur : ±1 micron grâce à une vis à billes refroidie au noyau
• Axe C haute vitesse avec des vitesses de rotation jusqu'à 2 000 tr/min
• Axe W programmable assurant un alignement rigide pour les guides d'outils de perçage EDM et incluant un bras guide central pour soutenir et prévenir les vibrations des électrodes de petit diamètre
• Pressions d'évacuation jusqu'à 10 MPa (1 450 psi)

Conception de la machine et stabilité
La conception offre des tolérances d'alignement de 2 microns (0,00008″) ou moins sur toute la course de chaque axe. Les éléments améliorant la stabilité thermique comprennent l'isolation de la chaleur provenant de l'armoire électrique/générateur par rapport à la structure de la machine et l'intégration du réservoir diélectrique dans la coulée de base. La table de travail stationnaire augmente encore la précision, et un bac de travail programmable à élévation latérale sur 3 côtés facilite l'accès au bac et améliore l'ergonomie opérateur.

Contrôle et fonctionnalités opérateur
Le contrôle Hyper‑i de Makino rassemble les fonctions de la machine dans une interface conviviale. Les éléments remarquables comprennent un grand écran tactile HD de classe 24″, la fonction E‑Tech Doctor, des manuels embarqués avec vidéos de formation intégrées, une personnalisation aisée et des options de surveillance à distance pour soutenir les opérations avancées et les préférences des opérateurs.

Capacités associées

• Perçage EDM de haute précision et traitement sinker EDM sur la même plateforme
• Soutien de la stabilité des électrodes de petit diamètre avec bras guide central

Caractéristiques / spécifications techniques

• Modèle : EDFH-1
• Table (métrique) : 350 x 250 mm ; Table (impérial) : 13.8″ x 9.8″
• Course (métrique) : X : 220 mm, Y : 180 mm, Z : 300 mm ; Course (impérial) : X : 8.7″, Y : 7.1″, Z : 11.8″
• Poids maximum de la pièce : 50 kg (110 lb)
• Capacité ATC : 8, 16
• Taille du bac (métrique) : 450 x 350 x 200 mm ; Taille du bac (impérial) : 17.7″ x 13.8″ x 7.9″
• Capacité de finition de surface : jusqu'à 1,3 µin Ra (0,25 µm Rz)
• Rayon d'angle intérieur minimum : 5 µm (0,0002″)
• Vitesse de saut de l'axe Z : 10 m/min (394 ipm)
• Précision de contrôle de profondeur : ±1 µm
• Vitesse max axe C : jusqu'à 2 000 tr/min
• Pression de rinçage : jusqu'à 10 MPa (1 450 psi)
• Tolérances d'alignement : 2 µm (0,00008″) ou moins sur toute la course
• Réservoir diélectrique intégré dans la coulée de base ; isolation thermique de l'armoire électrique/générateur
• Table de travail stationnaire avec bac de travail programmable à élévation sur 3 côtés
• Contrôle : Makino Hyper‑i avec écran tactile de classe 24″, E‑Tech Doctor, manuels intégrés et vidéos de formation
