Machine d'électroérosion SEDM BX3

de haute précisionà grande vitessede précision

Présentation

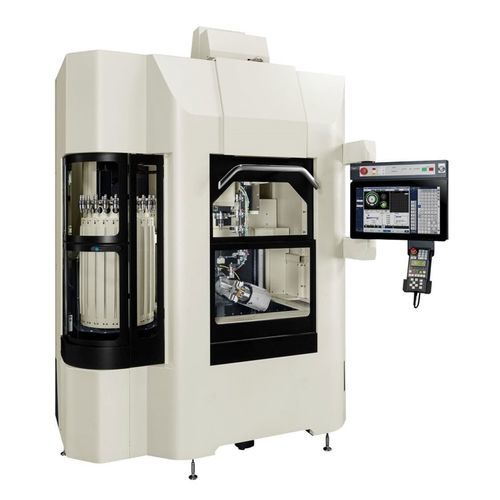

La Makino BX3 est une machine de perçage par électroérosion (EDM) conçue pour la production en grande série de trous de film de refroidissement et de géométries similaires sur aubes et ailerons de turbines. La BX3 vise la réduction des temps de cycle et la stabilité au perçage grâce à un fonctionnement entièrement immergé et une cinématique optimisée.

Caractéristiques principales

• Générateur entièrement numérique ES200A offrant des vitesses d'usinage accrues et jusqu'à 100 ampères crête pour une productivité supérieure.
• Fonctionnement entièrement immergé avec cuve de travail programmable (montée/descente) pour améliorer la stabilité et la précision lors du perçage de traversées.
• Commande adaptative capable de détecter la traversée en moins d'une seconde, adaptée à l'usinage dans des cavités internes.
• Vitesses de positionnement rapides accrues : jusqu'à 10 m/min en translation et jusqu'à 10 tr/min pour la table rotative 2 axes afin de réduire les temps hors coupe.
• Table rotative configurée pour maintenir les détails typiques d'aéropropulsion près du centre de rotation, réduisant les déplacements X/Y.
• Changeur d'outils automatique (ATC) 24 positions prenant en charge des électrodes entièrement supportées jusqu'à 700 mm sans vider ni déplacer la cuve.
• Enceinte complète CE standard et accès maintenance centralisé à l'arrière pour optimiser l'empreinte au sol en configuration multi-machines.
• Pompe haute pression diaphragme 10 MPa (1450 psi) avec filtration intégrée et systèmes de désionisation, surveillés numériquement.
• Contrôle Hyper-i avec écran tactile HD 24 pouces et fonctions dédiées au perçage EDM.
• Connectivité HyperConnect IIoT standard pour surveillance à distance et intégration des données de production.

Tableau technique (sélection)
Table rotative - A : 360° / B : ±140°
X : 370 mm Y : 270 mm Z : 750 mm
Vitesse de déplacement rapide : 10 m/min
Dimensions maximales de la pièce : Ø 300 x 300 mm
Masse maximale de la pièce : 20 kg
Taille de la cuve : 800 mm x 740 mm

Caractéristiques / spécifications techniques

• Modèle : BX3
• Générateur : Makino ES200A (entièrement numérique) — commande adaptative, jusqu'à 100 ampères crête
• Mode d'opération : Entièrement immergé avec cuve de travail programmable
• Détection de traversée : < 1 seconde (commande adaptative)
• Vitesse de positionnement rapide : 10 m/min
• Positionnement table rotative : 2 axes, jusqu'à 10 tr/min ; A : 360° ; B : ±140°
• Courses (métrique) : X 370 mm, Y 270 mm, Z 750 mm
• Dimension maximale pièce : Ø 300 x 300 mm
• Masse maximale pièce : 20 kg
• Outillage : ATC 24 positions ; supporte des électrodes entièrement supportées jusqu'à 700 mm
• Taille cuve : 800 mm x 740 mm
• Pompe : Pompe diaphragme haute pression 10 MPa (1450 psi)
• Filtration & traitement eau : Filtration intégrée et systèmes de désionisation (surveillance numérique)
• Contrôle : Hyper-i avec écran tactile HD 24 pouces et fonctions spécifiques au perçage EDM
• Connectivité : HyperConnect IIoT pour surveillance à distance
• Sécurité / conformité : Enceinte complète CE standard
