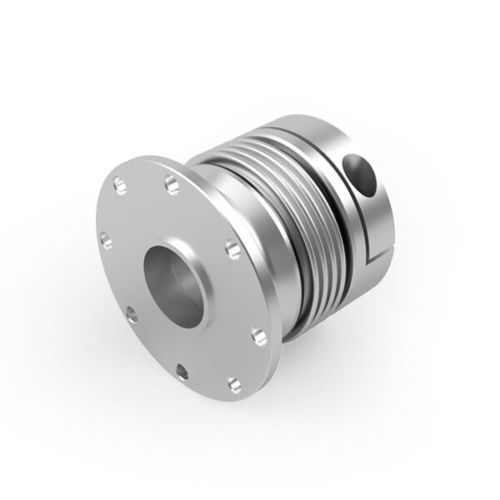

Accouplement flexible en torsion BKC-TF series

compactà soufflet métalliqueen acier inoxydable

Les accouplements à soufflet métallique BKC-TF Series sont le complément idéal des couplemètres plats TF Series de Magtrol, qui sont montés dans une chaîne cinématique. L’élément de transmission se compose d’un soufflet métallique, d’un moyeu de serrage pour arbre et d’une bride de connexion pour le montage avec les couplemètres TF. Les accouplements sont à la fois rigides en torsion et flexibles afin de compenser les désalignements axiaux, angulaires et radiaux lors de la connexion. L’élasticité torsionnelle élevée des accouplements garantit une rigidité torsionnelle et une précision angulaire élevées. CONCEPTION L’accouplement à soufflet est fabriqué en acier inoxydable de haute qualité très flexible; le moyeu est en aluminium ou en acier inoxydable. Le serrage est assuré par une vis de serrage radiale ISO 4762. Caractéristiques Accouplement à soufflet métallique pour utilisation avec les couplemètres TF Series, de Magtrol. Dédié à la transmission de couples élevés Grande rigidité torsionnelle Conception légère et compacte Moyeu à vis de serrage radial pour arbre lisse. Facile à monter Convient aux installations à espace restreint Équilibrage G 6.3 / ISO 1940 (G 2.5 en option) Construction en aluminium et en acier inoxyda
