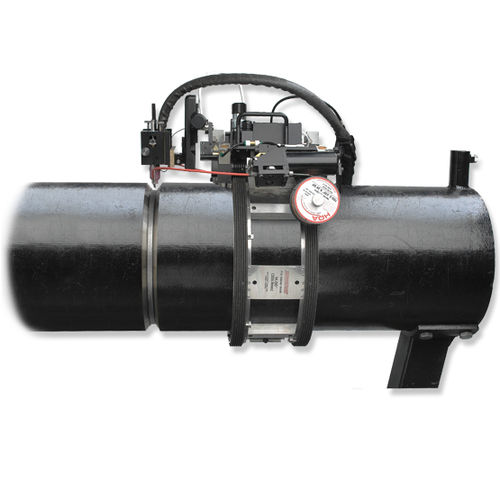

Tête de soudage orbitale T-Head 419 series

GTAWrefroidie par eauautomatique

Présentation
La tête de soudage Magnatech T-Head 419 est conçue pour des soudures orbitales GTAW multipasse de précision sur joints tube-tube et tube-raccord. Elle reproduit les mouvements d'un soudeur manuel expérimenté et améliore la productivité en augmentant le cycle de service et en réduisant les taux de réparation. Grâce à des bagues de guidage interchangeables et à un système de rail flexible breveté (FLX-TRACK™), la tête couvre une large gamme de diamètres et s'installe sur des surfaces complexes et courbes, y compris pour des applications sur réservoirs, cuves et conduits de grande taille.

Caractéristiques principales

• Fonction : soudage orbital multipasse GTAW tube-tube, tube-raccord
• Matériaux : alliages à base de carbone et alliages exotiques (y compris CrMo et autres alliages sensibles à la chaleur)
• Compatibilité alimentation : Pipemaster 515 et Pipemaster 516

Usage et polyvalence
Conçue pour applications grand diamètre / paroi épaisse et pour environnements préchauffés. Le montage sur bague de guidage surdimensionnée avec pieds adaptateurs permet l'utilisation sur matériaux nécessitant préchauffage. Utilisée pour le soudage intérieur (ID) et extérieur (OD) sur tuyaux et grandes structures courbes. Le système FLX-TRACK™ permet un montage stable et flexible sur surfaces courbes avec sections de rail modulaires boulonnables pour augmenter la portée.

Accessoires requis
RÉFÉRENCE | DESCRIPTION
103040-00663 - Bague de guidage, tuyau de 6 pouces, 6,625 pouces / 168,30 mm
103040-00863 - Bague de guidage, tuyau de 8 pouces, 8,625 pouces / 219,10 mm
103040-01075 - Bague de guidage, tuyau de 10 pouces, 10,750 pouces / 273,00 mm
103040-01275 - Bague de guidage, tuyau de 12 pouces, 12,750 pouces / 323,9 mm
103040-01400 - Bague de guidage, tuyau de 14 pouces, 14,000 pouces / 355,60 mm
103040-01600 - Bague de guidage, tuyau de 16 pouces, 16,000 pouces / 406,40 mm
103040-01800 - Bague de guidage, tuyau de 18 pouces, 18,000 pouces / 457,00 mm
103040-02000 - Bague de guidage, tube de 20 pouces, 20,000 pouces / 508,00 mm
103040-02200 - Bague de guidage, tuyau de 22 pouces, 22,000 pouces / 559,00 mm
103040-02400 - Bague de guidage, tuyau de 24 pouces, 24,000 pouces / 610,00 mm
103040-02600 - Bague de guidage, tuyau de 26 pouces, 26,000 pouces / 660,00 mm
103040-02700 - Bague de guidage, tuyau de 27 pouces, 27,000 pouces / 686,00 mm
103040-02800 - Bague de guidage, tuyau de 28 pouces, 28,000 pouces / 711,00 mm
103040-03000 - Bague de guidage, tuyau de 30 pouces, 30,000 pouces / 762,00 mm
103040-03200 - Bague de guidage, tuyau de 32 pouces, 32,000 pouces / 813,00 mm
103040-03400 - Bague de guidage, tuyau de 34 pouces, 34,000 pouces / 864,00 mm
103040-03600 - Bague de guidage, tuyau de 36 pouces, 36,000 pouces / 914,00 mm
103040-03800 - Bague de guidage, tuyau de 38 pouces, 38,000 pouces / 965,00 mm
103040-04000 - Bague de guidage, tube de 40 pouces, 40,000 pouces / 1016,00 mm
103040-04200 - Bague de guidage, tuyau de 42 pouces, 42,000 pouces / 1067,00 mm
103040-04400 - Bague de guidage, tuyau de 44 pouces, 44,000 pouces / 1118,00 mm
103040-04600 - Bague de guidage, tuyau de 46 pouces, 46,000 pouces / 1168,00 mm
103040-04800 - Bague de guidage, tuyau de 48 pouces, 48,000 pouces / 1219,00 mm
103040-05000 - Bague de guidage, tuyau de 50 pouces, 50,000 pouces / 1270,00 mm
103040-05200 - Bague de guidage, tuyau de 52 pouces, 52,000 pouces / 1321,00 mm
103040-05300 - Bague de guidage, tuyau de 53 pouces, 53,000 pouces / 1346,00 mm
103040-05400 - Bague de guidage, tuyau de 54 pouces, 54,000 pouces / 1372,00 mm
103040-05600 - Bague de guidage, tuyau de 56 pouces, 56,000 pouces / 1422,00 mm
103040-05800 - Bague de guidage, tuyau de 58 pouces, 58,000 pouces / 1473,00 mm
103040-06000 - Bague de guidage, tuyau de 60 pouces, 60,000 pouces / 1524,00 mm
103040-06200 - Bague de guidage, tuyau de 62 pouces, 62,000 pouces / 1575,00 mm
103040-06500 - Bague de guidage, tuyau de 65 pouces, 65,000 pouces / 1651,00 mm
103040-06600 - Bague de guidage, tuyau de 66 pouces, 66,000 pouces / 1676,00 mm
103040-06800 - Bague de guidage, tuyau de 68 pouces, 68,000 pouces / 1727,00 mm
103040-07200 - Bague de guidage, tuyau de 72 pouces, 72,000 pouces / 1829,00 mm
103040-07600 - Bague de guidage, tube de 76 pouces, 76,000 pouces / 1930,00 mm
103040-07800 - Bague de guidage, tuyau de 78 pouces, 78,000 pouces / 1981,00 mm
103040-08400 - Bague de guidage, tuyau de 84 pouces, 84,000 pouces / 2134,00 mm

Spécifications techniques
Gamme de dimensions des tuyaux (tubes) | 4,5 – 84 po / 114,30 – 2 134 mm
Longueur du câble | 25" / 7,6 m standard
Module de fil d'apport – Taille du fil | 0,030", 0,035", 0,040", 0,045" / 0,8, 0,9, 1,0, 1,2 mm
Module de fil d'apport – Vitesse maximale possible | 100 IPM / 2540 mm/min.
Module de fil d'apport – Taille de la bobine | 2 lb / 1 kg standard
Module d'oscillation – Amplitude maximale de la course | 2 po / 50,8 mm
Module d'oscillation – Vitesse d'oscillation max. | 60 IPM / 1,52 m/min.
Module d'oscillation – Temps d'oscillation | 0 à 1 seconde
Module d'oscillation - Réglage de la couture transversale | Réglage de la course de 3 po (76,20 mm)
Module de commande de l'écartement des arcs | Course de 2 po / 50,8 mm (réglage mécanique supplémentaire pour parois plus épaisses)
Module de propulsion à torche | 10 IPM / 25,4 cm/min vitesse de rotation maximale
Torche refroidie à l'eau | 300 A continu
Capacité de réglage de la torche – Avance/retard | ± 30 degrés (manuel)
Capacité de réglage de la torche – Inclinaison | ± 15 degrés (manuel)

Dimensions / Poids
Poids | 29,5 lb / 13,4 kg (Double dévidoir sans bobines de fil, câble de torche non compris)
Jeu axial | Distance entre le centre de la torche et l'extrémité arrière : 19,5 po / 495,3 mm
Jeu radial | Distance entre l'axe central de la torche et l'extrémité avant : 1,1 po / 28 mm

Caractéristiques / spécifications techniques (liste)

• Plage de diamètres couverts : 4,5" à 84" (114,3 mm à 2 134 mm)
• Système FLX-TRACK™ pour montage sur surfaces courbes
• Anneaux de guidage disponibles en 38 tailles standard (références détaillées ci-dessus)
• Câble standard : 25" / 7,6 m
• Options de fil d'apport : 0,8 / 0,9 / 1,0 / 1,2 mm
• Vitesse fil max. : 100 IPM (2 540 mm/min)
• Amplitude d'oscillation max. : 2" (50,8 mm); vitesse d'oscillation max. : 60 IPM
• Torche refroidie à l'eau : capacité 300 A continu
• Réglages manuels : avance/retard ±30°, inclinaison ±15°
• Montage adaptable : pieds adaptateurs pour tube carré 25 mm, tube carré 50 mm et barre pleine 3–12 mm
• Compatible Pipemaster 515 et Pipemaster 516
