Tête de soudage orbitale D-Head series

GTAWrefroidie par eauautomatique

Présentation

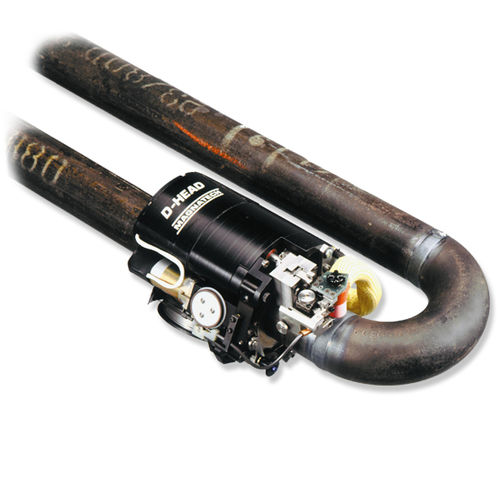

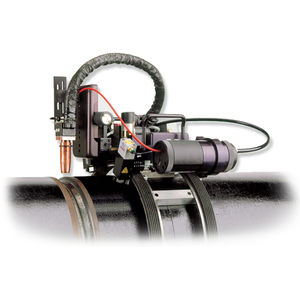

La tête de soudage Magnatech D-Head 420 est conçue pour les soudures orbitales multipasses GTAW tube‑tube et tube‑raccord. Elle reproduit les mouvements et la souplesse d'un opérateur qualifié tout en améliorant la répétabilité et en réduisant les retouches. Son enveloppe permet l'utilisation dans des zones à contraintes radiales et axiales ; le dégagement minimum requis pour de nombreuses applications est de 2" / 51 mm. La tête se fixe sur le tuyau via des bagues de guidage interchangeables (24 tailles standard) et des kits d'inserts couvrant 0,84 – 14" / 21,34 – 355,60 mm OD.

Informations clés

• Plage : 0,84 - 14" / 21,34 - 355,60 mm OD
• Fonction principale : soudage orbital multipasse GTAW tube‑tube et tube‑raccord
• Matériaux : alliages à base de carbone et alliages exotiques
• Compatibilité alimentation : Pipemaster 515 et Pipemaster 516

Caractéristiques principales

• Oscillation de la torche (tissage) : Largeur, vitesse et temps d'arrêt programmables indépendamment ; guidage électronique de la couture transversale via le pendant ; courant pulsé synchronisé automatiquement avec l'oscillation pour un profil de cordon maîtrisé.
• Bobine de fil d'apport : Acceptation de bobines standard 1 kg / 2 lb ou de bobines profil bas 0,5 kg / 1 lb pour réduire l'encombrement radial en espaces restreints.
• Alimentateur de fil monté sur tête : Alimentateur compact sur la tête compatible avec plusieurs diamètres de fil pour une plus grande flexibilité de procédé.
• Montage et rotation de la tête : Bagues de guidage métalliques articulées verrouillant la tête sur le tuyau ; entraînement à pignon robuste assurant une vitesse de rotation stable pour une progression de soudure régulière.
• Utilisation sur tuyaux préchauffés : Composants résistants à la chaleur et boîtier refroidi par eau adaptés aux applications haute température et aux alliages nécessitant préchauffage.
• Contrôle de l'écart d'arc (AGC) : Contrôle en temps réel de la distance électrode‑pièce pour maintenir des conditions d'arc constantes et la qualité de soudure.
• Buse de fil réglable sur 3 axes : Réglages multi‑axes permettant une insertion précise du fil dans le bain de fusion.

Fourniture

• Kit complet de fils (0,020" / 0,5 mm à 0,045" / 1,2 mm)
• Conduits de fil durables
• Kit bobine standard (2 lb / 1 kg)
• Kit bobine profil bas (1 lb / 0,5 kg)
• Tous les accessoires requis pour l'utilisation de la tête
• Trousse à outils pour réglages mécaniques
• Assortiment de vis
• Mallette de transport robuste

Accessoires requis — Bagues de guidage (résumé)

• 103854-1750 — Bague de guidage, kit chaîne/maillons, tube 1,75" / 44,45 mm
• 103854-1900 — Bague de guidage, kit chaîne/maillons, tuyau 1,9" / 48,26 mm
• 103854-2000 — Bague de guidage, kit chaîne/maillons, tube 2,00" / 50,80 mm
• 103854-2125 — Bague de guidage, kit chaîne/maillons, tube 2,125" / 53,975 mm
• 103854-2250 — Bague de guidage, kit chaîne/maillons, tube 2,250" / 57,15 mm
• 103854-2375 — Bague de guidage, kit chaîne/maillons, tuyau 2,375" / 60,33 mm
• 103854-2500 — Bague de guidage, kit chaîne/maillons, tube 2,500" / 63,50 mm
• 103854-2875 — Bague de guidage, kit chaîne/maillons, tuyau 2,875" / 73,025 mm
• 103854-3000 — Bague de guidage, kit chaîne/maillons, tube 3,000" / 76,20 mm
• 103854-3250 — Bague de guidage, kit chaîne/maillons, tube 3,250" / 82,55 mm
• 103854-3500 — Bague de guidage, kit chaîne/maillons, tuyau 3,500" / 88,90 mm
• 103854-4000 — Bague de guidage, kit chaîne/maillons, tube 4,000" / 101,60 mm
• 103854-4500 — Bague de guidage, kit chaîne/maillons, tuyau 4,500" / 114,30 mm
• 103854-5000 — Bague de guidage, kit chaîne/maillons, tube 5,000" / 127,00 mm
• 103854-5563 — Bague de guidage, kit chaîne/maillons, tuyau 5,563" / 141,30 mm
• 103854-6000 — Bague de guidage, kit chaîne/maillons, tube 6,000" / 152,40 mm
• 103854-6625 — Bague de guidage, kit chaîne/maillons, tuyau 6,625" / 168,275 mm
• 103853-7250 — Bague de guidage, kit chaîne/maillons, tube 7,250" / 184,15 mm
• 103853-7750 — Bague de guidage, kit chaîne/maillons, tube 7,750" / 196,85 mm
• 103853-8000 — Bague de guidage, kit chaîne/maillons, tube 8,000" / 203,20 mm
• 103853-8625 — Bague de guidage, kit chaîne/maillons, tuyau 8,625" / 219,075 mm
• 103853-10750 — Bague de guidage, kit chaîne/maillons, tuyau 10,750" / 273,05 mm
• 103853-12750 — Bague de guidage, kit chaîne/maillons, tuyau 12,750" / 323,85 mm
• 103853-14000 — Bague de guidage, kit chaîne/maillons, tuyau 14,000" / 355,60 mm

Remarques
Les bagues de guidage se composent de deux segments articulés qui se referment autour du tuyau et se verrouillent. Les kits d'inserts permettent d'utiliser des bagues sur des diamètres inférieurs à leur taille nominale. Pour des OD inférieurs à 1,75" / 44,45 mm, l'exigence d'encombrement radial augmente avec la diminution du diamètre.

Caractéristiques techniques

• Gamme de diamètres (OD) : 0,84 – 14" / 21,34 – 355,60 mm
• Longueur de câble : 25' / 7,6 m (standard)
• Module fil d'apport — Tailles : 0,020", 0,030", 0,035", 0,040", 0,045" (0,5 ; 0,8 ; 0,9 ; 1,0 ; 1,2 mm)
• Vitesse max. module fil : 2540 mm/min (100 IPM)
• Taille de bobine : 2 lb / 1 kg standard ; 1 lb / 0,5 kg profil bas
• Module d'oscillation — Amplitude max. : 0,625" / 16 mm
• Module d'oscillation — Vitesse max. : 1520 mm/min (60 IPM)
• Temps d'oscillation : 0 – 1 seconde
• Réglage couture transversale : 0,5" / 12,7 mm
• Module AGC — Course : 0,5" / 12,7 mm (réglage mécanique additionnel jusqu'à 1,0" / 25,4 mm pour parois épaisses)
• Module propulsion torche — Vitesse rotation max. : 25,4 cm/min (10 IPM)
• Torche refroidie par eau : 200 A en continu
• Réglage avance/retard torche : ±15° (manuel)
• Réglage inclinaison torche : ±10° (manuel)
• Poids : 8 lb / 3,6 kg (sans câble de torche)
• Jeu axial : centre torche → extrémité arrière : 8,51" / 216,2 mm
• Jeu radial : centre torche → extrémité avant : 0,41" / 10,4 mm
• Exigence typique d'encombrement : 2,5" / 63,5 mm avec bobine standard (augmentation pour OD < 1,75" / 44,45 mm)
