Palier libre RESTON-POT

fixeen acieren élastomère

Vue d'ensemble
Les paliers structurels RESTON-POT de mageba sont conçus pour les ponts et les bâtiments soumis à un large éventail de charges verticales et à des mouvements et rotations fréquents. Ils peuvent être adaptés aux exigences du projet et ne nécessitent pas d'entretien courant en exploitation normale.

Caractéristiques

• Charges typiques : 500 – 120 000 kN
• Conception compacte et résistante
• Permet de grandes rotations
• Peut pivoter autour de tout axe horizontal et vertical
• Détail d'étanchéité vulcanisé d'une fiabilité exceptionnelle

Principe
Les appuis RESTON-POT de mageba assurent le transfert contrôlé des efforts entre la superstructure et la sous-structure. Ils transfèrent les efforts verticaux vers la sous-structure tout en autorisant les rotations grâce à une nappe élastomère enfermée; les déplacements latéraux et les rotations sont pris en charge selon le type d'appui.

Applications
Les paliers RESTON-POT conviennent aux ponts et bâtiments avec des charges faibles à élevées et des mouvements ou rotations fréquents. Ils sont utilisés lorsque le transfert de charge verticale s'accompagne d'une capacité de rotation et d'absorption des déplacements.

Images / Exemples

• Composition d'un palier glissant guidé (Type TE) avec barre de guidage de chaque côté

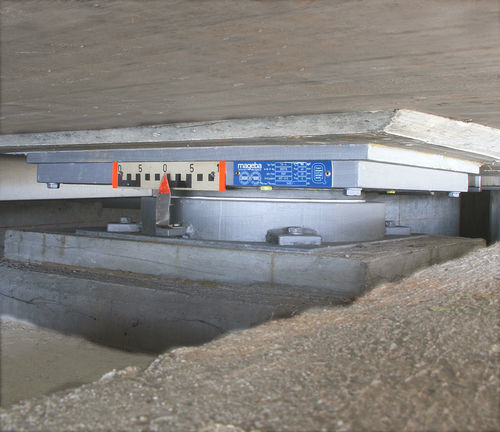

• Palier glissant libre installé (Type TA) avec échelle de déplacement

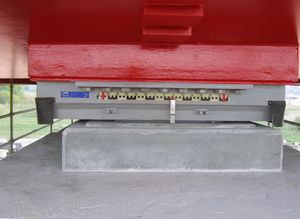

• Palier TA et TF installés avec plaques d'ancrage
• Palier structurel résistant aux forces horizontales dans une direction (Type TE)
• Face inférieure de la plaque de glissement avec tôle métallique polie
• Palier TE positionné et bétonné avec goujons

Caractéristiques / spécifications techniques

• Modèle : RESTON-POT
• Charges typiques : 500 – 120 000 kN
• Types disponibles : TF (fixe), TA (glissant libre), TE (glissant guidé)
• Rotations : permet de grandes rotations et la rotation autour de tout axe horizontal et vertical
• Déplacements : autorise des mouvements dans toutes les directions
• Nappe élastomère enfermée pour permettre la rotation
• Étanchéité : détail d'étanchéité vulcanisé pour une fiabilité élevée
• Entretien : conception sans entretien courant
• Exemples de composants : plaque de glissement avec tôle métallique polie ; plaques d'ancrage et goujons pour positionnement et bétonnage
• Documentation disponible : brochure produit, fiche technique, plans type, EPD et certificats de conformité
