Palier lisse sphérique

en PTFEcompactsans entretien

Présentation du produit

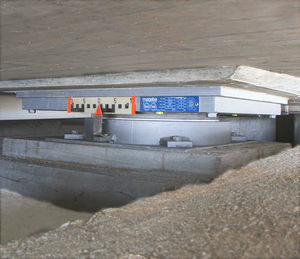

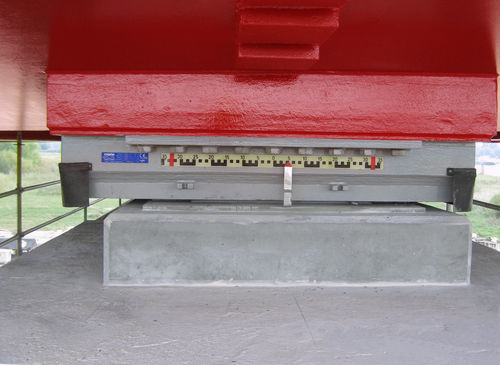

Les appuis de pont et structures RESTON SPHERICAL de mageba transfèrent les charges verticales entre la superstructure et la sous-structure tout en autorisant des rotations sur tous les axes et des translations dans toutes les directions. Un élément convexe glisse sur une surface concave assortie pour transmettre les efforts verticaux et permettre les mouvements requis. Conçus pour une faible hauteur d'installation, ces appuis offrent une longue durée de vie et sont sans maintenance.

Caractéristiques principales

• Plage de charges typique : 1 000–250 000 kN
• Conception compacte et haute résistance
• Autorise rotations sur tous les axes et grands mouvements de glissement cumulés
• Permet des translations dans toutes les directions
• Matériau de glissement ROBO-SLIDE 75, haute durabilité

Principe de fonctionnement
Les appuis RESTON SPHERICAL comportent un élément convexe coulissant sur une surface concave assortie. Les charges verticales sont transmises via cette interface de contact, tandis que la géométrie permet la rotation autour de tout axe horizontal et des mouvements dans toutes les directions. La conception accepte le glissement sur surfaces planes et courbes.

Applications
Adapté aux ponts et structures nécessitant le transfert de charges moyennes à élevées associé à des déplacements cumulés importants, par exemple les ponts à suspension soumis au vent et aux mouvements thermiques. Le matériau de glissement haute résistance permet une réduction de l'encombrement de l'appui lorsque l'espace d'installation est limité.

Caractéristiques techniques

• Plage de charges : typique 1 000–250 000 kN
• Matériau de glissement : ROBO-SLIDE 75 (qualité supérieure, haute durabilité)
• Conception : fabriquable sur mesure en toute taille ; faible hauteur d'installation
• Capacité de mouvement : rotations sur tous les axes ; translations dans toutes les directions ; adapté aux grands mouvements de glissement cumulés
• Variantes d'installation : Type KA (glissement libre), Type KE (glissement guidé), Type KEQ (variante guidée), Type KF (fixe)
• Atouts : compact, forte capacité porteuse, sans maintenance, longue durée de vie
• Fonctionnalité : permet glissement/déplacement sur surfaces de glissement planes et courbes
